35･RACKシリーズ
（株）エム・システム技研 開発部 主任技師
はじめに

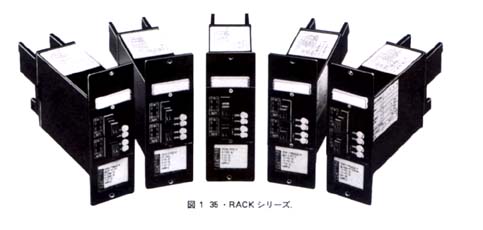

今回ご紹介する新製品、高精度形電力トランスデューサ“35・RACK”シリーズ（図1）は、従来からご愛用いた
だいている電力用トランスデューサの精度を向上させるため、電力トランスデューサとしてはエム･システム技研で初めて
デジタル変換方式を採用し、最先端のDSP（デジタルシグナルプロセッサ）を使用した製品です。また、構造面では盤面
に取り付けるラックマウント形<注1>を採用するなど、数々の特長を有する製品です。
1．35･RACKシリーズの特長
（1）高精度
“35･RACK”シリーズに含まれるすべての製品に信号処理専用のDSP（デジタルシグナルプロセッサ）を採用し、高精度化を実現しました。DSPは各電気量の演算のみならず、トランスデューサ内蔵の補助PT／CTの位相角補正や周波数補正の機能も搭載していますから、入力周波数が50Hzでも60Hzでも性能の差はほとんどありません（図2）。
（2）直流出力と絶縁
直流出力は絶縁2出力形であり、出力の種類としてはDC0～5V、
<注1>計装の分野ではこの構造を（図1参照）を一般にパネルマウント形と称していますが、電力会社のトランスデューサに関する規格ではボックス形に対して、この構造をラックマウントと呼んでいます。
