これらの計器ブロックの種類は、中形DCSと同等のレベルにありますから、簡易計装と呼ぶような低機能のものではありません。制御カードは1制御出力単位に分散したスーパーDCSを実現しています。したがって、必要なループ数だけ使えば良いので、16ループ以下の小規模計装システムには、最適の製品と言えます。
4．リモートI／Oカード
図1に示す接点カードを含み、下記のアナログカードやパルスカードも用意します。
●接点カード（形式:18MF）Di6点、Di3点＋Do3点、Do6点
●アナログカード（形式:18MG）Ai6点、Ai3点＋Ao3点
●パルスカード（形式:18MH） Pi4点、Po4点
これらのカードには、カード番号設定用DIPスイッチがあり、1個分のノードを占有します。

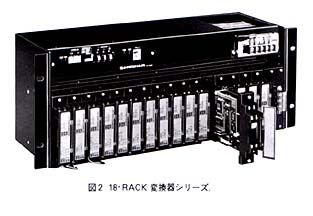

また18･RACKシリーズ変換器を16台収納するネストに、NestBusインタフェースを搭載した変換器ネスト（形式:18MCA、18MCB）も用意します。
これらのリモートI／Oは、機器間伝送端子ブロックと同じルールで入出力信号の通信を行います。
5．PLCインタフェース
100点以上の接点入出力が必要な場合は、シーケンサを使用するのがコスト上最も有利になります。
図1に示すように、各社のシーケンサとは、プラグイン形のPLCインタフェース（形式:SMDL）で接続します。PLCインタフェースは、シーケンサの種類ごとに専用のI／Oドライバーソフトが用意されます。
（1）シーケンサとの接続方法
シーケンサ側のインタフェースには、計算機リンクユニット（本来、パソコンと接続するためのもの）を使用します。
PLCインタフェースとシーケンサ間は、RS-232-C（9,600bps）で接続します。
シーケンサのデータは、PLCインタフェースにより｢制御カードが使用している機器間伝送端子ブロックと同じデータ形式｣に変換されます。したがって、PLCインタフェース1台で通信できる入出力点数は、すべて接点信号に割り付けた場合、最大512点になります。
16個の機器間伝送端子に割り付けるアナログ入力／アナログ出力／接点入力／接点出力の区別は、シーケンサの計算機リンクエリアにシーケンサの命令語でプログラムします。
（2）シーケンサ用命令語の統一
シーケンサのＩ／Ｏを直接、計算機リンクエリアに割り付けるとシーケンサは、単なるリモートＩ／Ｏとして動作します。このリモートＩ／Ｏ信号を制御カードの機器間伝送端子により入出力し、制御カードに内蔵されているシーケンス制御ブロックを使用してシーケンス制御を行えば、シーケンサメーカーごとに異なるプログラム手順を使わずに、MsysNetシリーズのシーケンス命令語に統一することができます。
