通信付ネストと増設用ネストの使用方法

  計装LAN(MsysNet2)に接続できる制御カードの合計論理台数は4,080(台)ですが、計装LAN(MsysNet2)の通信速度の制約からみて、一般には100台以下が推奨されます。

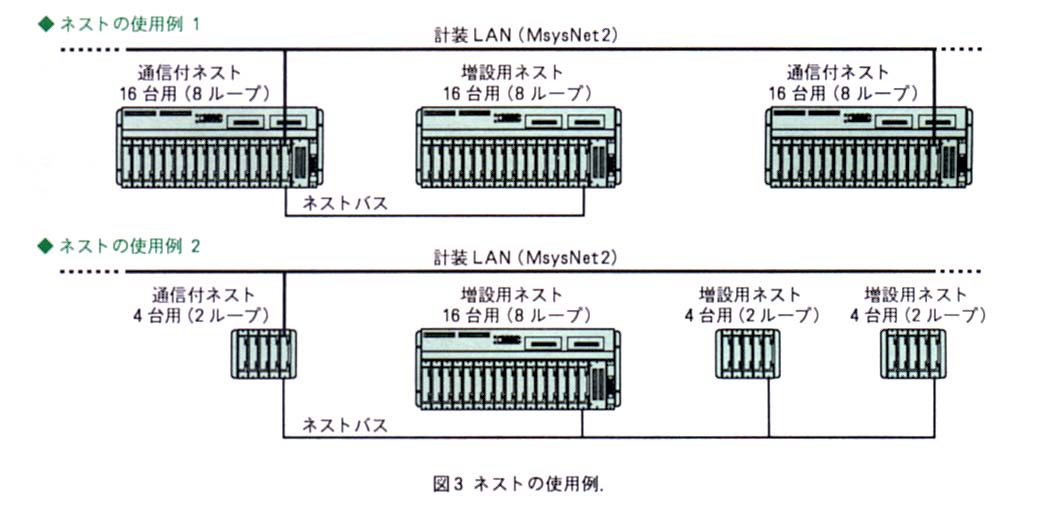

 ネストには、16台用と4台用があり、それぞれに通信機能付と増設用(通信カードなし)があります。これらのネストの使用例を下図に示します。
