MsysNetのアプリケーション第1回
カスケード制御
はじめに
MsysNetシリーズによる各種のアプリケーション例を解説します。スーパーDCSの特長であるループ制御と演算機能およびシーケンス制御との密結合能力を生かした事例を順次、取りあげて行きます。
第1回は、DCSによるカスケード制御の利点とその構築方法の要点について説明します。
操作端側に入る外乱の影響が1次ループの検出部に現れる前に、2次ループ側で処理してしまう制御方式がカスケード制御です。
独立したPID調節計を2台接続して、カスケード制御を行うと、2次調節ループのカスケード／ローカル設定切換をバンプレスに行うのが極めて面倒ですが、スーパーDCSを使用すれば、双方向バンプレス操作がスマートに実行できます。
1．代表的な例

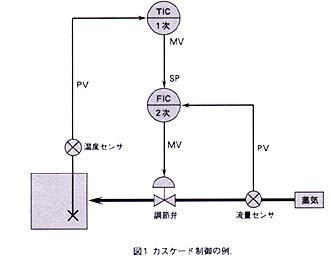

図1の1次ループの温度調節出力を、2次ループの流量調節ループの設定値に接続しています。また、1次ループと2次ループ間のカスケード／ローカル（C／L）設定切換時および2次ループの手動／自動（A／M）切換時に、双方向バランスレス－バンプレス動作を実現しています。
2．スーパーDCSのハード構成

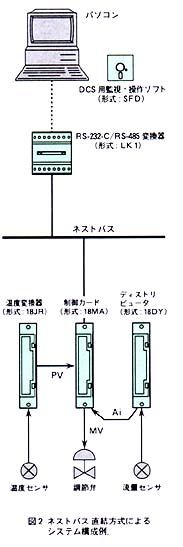

このカスケード制御を実現するハード構成例を図2に示します。ここでは、制御カード（形式:18MA）1台で2個分のPID制御ループを実現しています。
