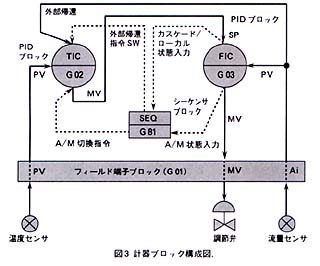

図3に制御カード内部の計器ブロック構成を示します。実線はアナログ信号を、破線は接点信号を示します。G01、G02、G03、G81は、スーパーDCSのプログラムルールに従って付けたソフトブロック番号です。接点信号は、すべてシーケンサブロックのリレーロジックで処理します。
4．A/M切換、C/L切換の動作説明
●1次ループ（TIC）の出力は、常に自動になるようにシーケンサで指定します。
●2次ループ（FIC）がカスケード設定のとき
AUTOのとき:カスケード制御が行われます。
MANUのとき:パソコンのループ画面から手動操作ができます。このとき、1次ループのMV（2次ループのSP）は、2次ループのPV（入力信号）にトラッキング（追従）しています。したがって、この状態でAUTOに切り換えてもバンプレスに切り換わります。
●2次ループ（FIC）がローカル設定のとき
AUTOのとき:ローカル制御を行います。1次ループの制御出力MVは、2次ループの測定値PVに外部帰還によりトラッキングしているので、カスケード制御に切り換えてもバンプしません。
MANUのとき:パソコンのループ画面から手動操作ができます。この状態でAUTOへのバンプレス切換が可能です。
【高橋 和章･（株）エム･システム技研 取締役製品担当】
