MsysNetのアプリケーション第2回
オーバーライド制御
オーバーライド制御は、対等な関係の2個の制御ループが1個の操作端を使って制御する方法です。各制御ループの偏差（設定値－測定値）を比較して、偏差が大きいループに制御権が渡ります。
1．代表的な例

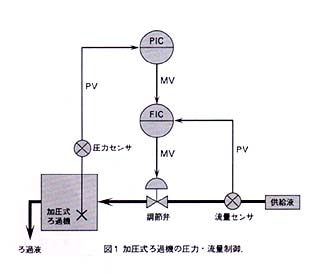

図1に加圧式ろ過機の圧力･流量制御の例を示します。通液の初期は、ろ過エレメントが目詰まりしないように一定流量を流し、エレメントに固形分が堆積して、ろ過抵抗が高くなってきたら圧力一定の制御を行います。
2.スーパーDCSのハード構成

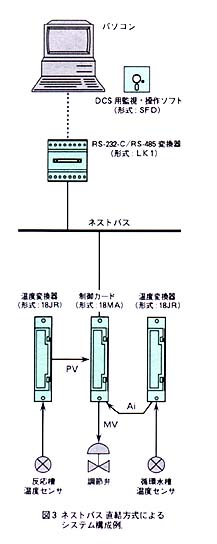

このオーバーライド制御を実現するハード構成図を図3に示します。ここでは、制御カード（形式:18MA）1台で2個分のPID制御ループを使用しています。
