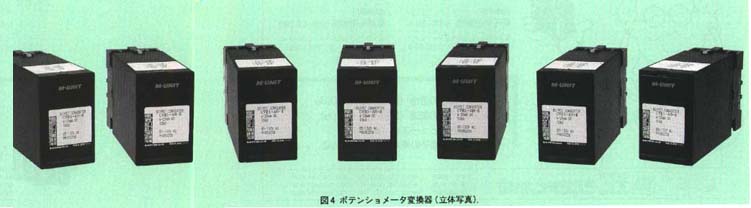

ローコストオートメーションに重要な直流ポテンショメータ変換器(形式:CVR、CVR1)

 近ごろは家庭用電気製品にも、出力条件を手動操作で無段階に調節できるものが増えてきました。照明器具の明るさ、空調器の風量、電気ストーブの発熱量などちょっと見回しただけでも目に入ってきます。産業用では、室温、コンベアの送り速度、ポンプの吐出量、送風機の吹き出し風量、加熱炉の内部温度など、いろいろなところにまで入り込んでいます。このような電気機器の出力条件を連続的に変化させる方法は種々ありますが、手動操作で入力条件を設定するところには、ポテンショメータを使う場合がよくあります。

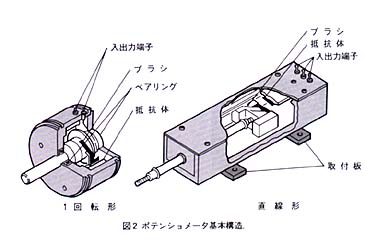

ポテンショメータは機械的な変位量に比例した電気抵抗値を得る変位センサです。抵抗体とブラシを基本構成として、抵抗体とブラシの相対的な機械的変位量を精度よく抵抗値出力に変換します。実際には、抵抗体の両端に電圧を加えておき、ブラシを動かしてその変位量を抵抗体の片側端子とブラシ間の電圧として取り出すのです。

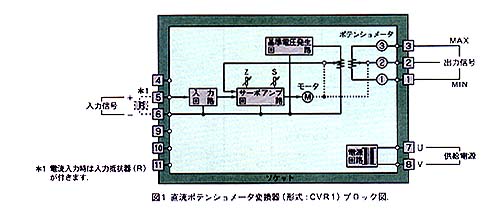

手動操作で入力条件を設定しているポテンショメータを、計装用統一信号を使って自動設定させることが簡単にできれば、既存設備の電気機器をそのまま使って自動化設備に改造できることになります。人の目や勘を頼りに手動で設定していたのが、センサからの信号フィードバックで目標値に限りなく近づけるよう自動的に設定できるとなると、人手を省いた上に出力条件の精度向上を図れるという一石二鳥
