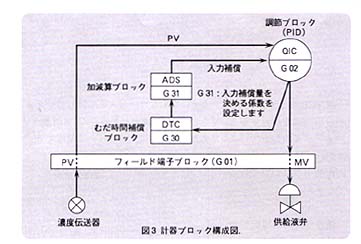

図3に制御カード内部の計器ブロック構成を示します。G01、G02、G30、G31は、
スーパーDCSのプログラムルールに従って付けたソフト計器のブロック番号です。
4．パラメータの設定方法
図3において、むだ時間補償ブロックには、プロセスのむだ時間に相当する値を設定します。加減算ブロックは、プロセスのゲインに相当する値を設定します。

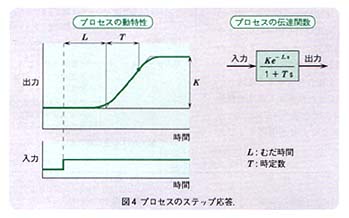

この値を求めるには、監視･操作ソフト（形式:SFD）のチューニング画面を使用します。まず、PID調節器を手動にしてステップ状の変化をプロセスに与えます。濃度測定値（PV）の変化の記録結果から、プロセスのむだ時間とゲインを求めます（図4、図5）。
【（株）エム･システム技研 取締役 製品担当】
