Q：エム・システム技研のリミッタラームシリーズなど警報設定器の出力仕様に、警報時リレー励磁とか正常時リレー励磁という表現が出てきますが、どのようなことですか。
A：リミッタラームシリーズなど警報設定器に使われている出力リレーは、一般的にリレー内部にある電磁石のコイルに電流を流し、その電磁力で鉄片を動かしてスイッチをオン・オフする構造になっています。リレー励磁とは、警報接点出力に使われているリレーの電磁石のコイルに電流が流れている状態をいいます。

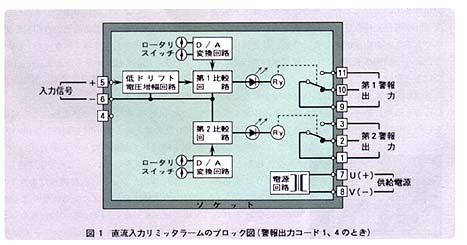

直流入力リミッタラーム（形式：ALV）を例にして説明します。図1にブロック図を示します。これは、電源がオフのときの警報接点状態を示しています。
たとえば、警報器の電源がオンで、入力信号が警報設定値を超えていないとき、“警報時リレー励磁”の場合には、第1警報出力の端子9と10間はオン、端子9と11間はオフになっていて、電源がオフのときと同じです。しかし、同一条件で“正常時リレー励磁”の場合には、第1警報出力の端子9と10間はオフ、端子9と11間はオンになっていて、電源がオフのときとは逆になります（第2警報出力も同様です）。
このように、正
