　Q：タンク内溶液の、現在の貯蔵量（残量）でなく現在までに使用した量を知りたいのですが、何かよい方法があれば紹介してください。

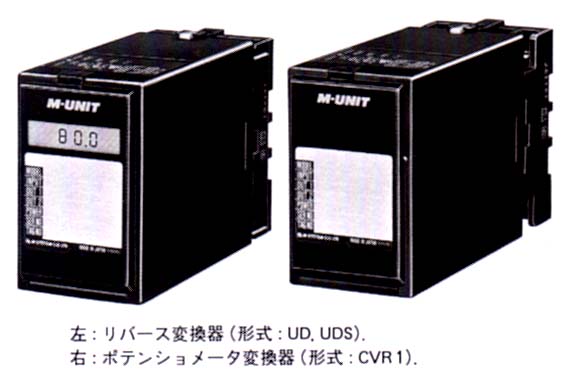

　A：“リバース変換器（形式:UD、UDS）”を使用すれば実現できます。

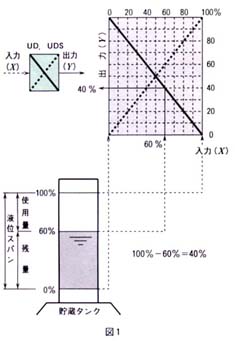

　“リバース変換器”によって残量信号を反転すれば、出力信号はそのまま使用した溶液量になります（図1参照）。一般の変換器では、入出力の関係が点線に沿って変換されます。すなわち、入出力の関係が点線の場合には、入力0～100％に対し、出力も0～100％となります。これに対して実線の場合は、入力0～100％に対し出力が｢100％－（0～100％）｣となります。

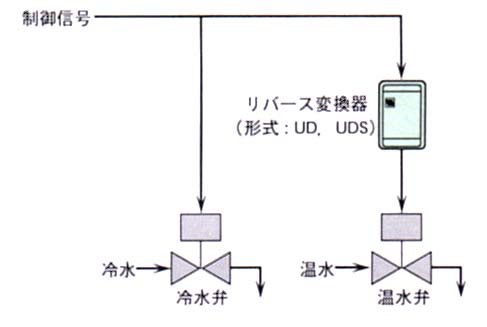

　この特性を利用したほかの応用例として調節計出力の正動作、逆動作の変換に利用すれば、そのままスプリット動作＊が行えます（図2参照）。

＊スプリット動作
　1つの制御信号で2つの異なる要素を制御する動作で、たとえば冷水調節弁と温水調節弁をそれぞれ違った方向に動作させて一定温度に制御する場合、温水用に逆動作、冷水用に正動作を使います。
