　Q：離れた場所から交流電圧を調節したいのですが、適した変換器はありませんか。

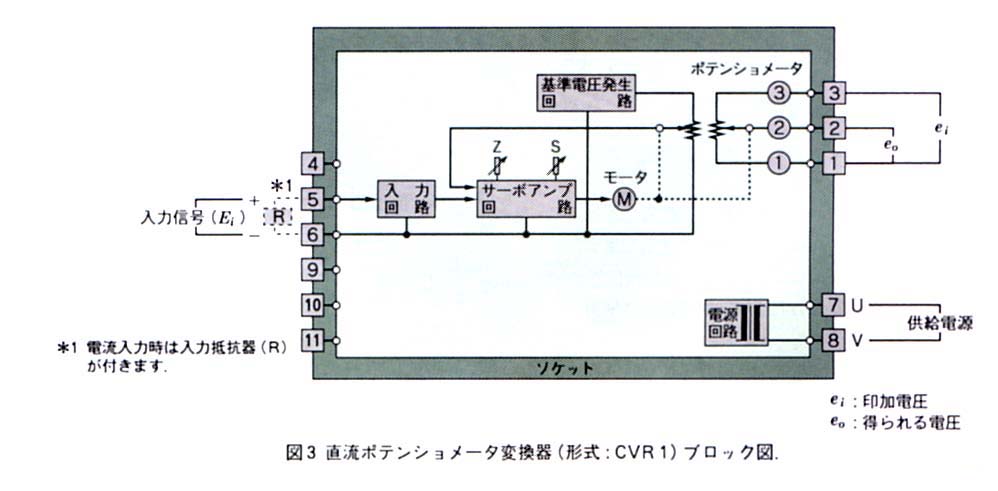

　A：“直流ポテンショメータ変換器（形式:CVR1）（図3）”を使えば容易にできます。“直流ポテンショメータ変換器”は直流信号を入力し、入力信号（E_i）に比例した抵抗値を得る変換器です。この変換器の出力端子1と3に一定の交流電圧（e_i）を加えておくと、入力信号に対応して変化する抵抗値に比例して、出力端子1と2の間の交流電圧（e_o）も変化します。

　なお、出力端子1と3に加える電圧は交流電圧に限らず、直流電圧の場合でも同様に電圧を変えることができます。また、正弦波や三角波の交流電圧を加えたときにも、電圧の振幅が変化するだけで、波形は変化しません。
　“直流ポテンショメータ変換器（形式:CVR1）”に内蔵されているポテンショメータの最大許容電力は1Wです。また、その出力抵抗値は135Ωをはじめ、100Ω、200Ω、500Ωなど、最大100kΩまで、11種類の仕様を標準としてそろえています。
