4．PLCとNestBusのデータ伝送
計算機リンクユニットのバッファエリアに書き込まれたデータは、RS-232-Cを介してSMDLへ伝送されます。SMDLからDCSカード（形式:18MA）へのデータ伝送は、NestBusを経由して行われます。SMDL内では、グループNo.11から26までのデータエリアに対して計算機リンクユニットのバッファエリアのデータがRS-232-C通信で送受信されています。そのため、PLC側では計算機リンクユニットのバッファエリアの120Hから17FHのデータ、SMDL側ではグループNo.11から26のデータがそれぞれのバスで動いていることになります。計算機リンクユニットとSMDLが異なるデータをそれぞれのバスデータに変更する機器となります。

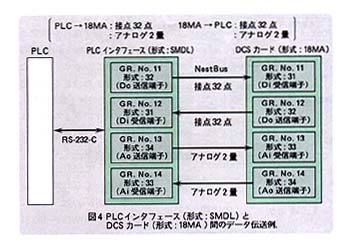

NestBus内では、SMDLおよび18MAに伝送端子を持っています。この伝送端子を使用してNestBus内の機器間でのデータ授受が行われます。使用する伝送端子はAi受信端子、Ao送信端子、Di受信端子、Do送信端子です。
5．PLCからSMDLへデータを送信するときのデータフォーマット
計算機リンクユニットが有するバッファエリアのヘッダ部に図5のフォーマットのデータを書き込むことによってSMDLへのデータの送信が行われます。データはヘッダ部として2ワードのデータを使用し、データ部として2ワードを使用します。PLC側のアドレス120Hから13FHの32ワードがヘッダ部のバッファエリア、アドレス140Hから15FHの32ワードが書き込みデータのバッファエリアとして使用されます。ヘッダ部とデータ部の両方を指定することによって必要とするデータの伝送が行われます（図3参照）。

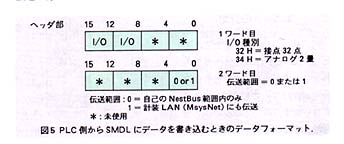

図5は、SMDLへの書き込み時のフォーマット形式です。図から1ワード目のビット位置8から15までの8ビットでI／O種別の指定が行われます。I／O種別は、32Hの場合が接点32点の書込みで、34Hの場合がアナログ2量の書込みとなります。また、2ワード目のビット位置0から3までの4ビットで伝送範囲の指定が行われます。その他のビットは未使用なので0としてください。
6．PLCがSMDLからデータを読み込むときのデータフォーマット
PLCがSMDLのデータを読み込む場合には、アドレス120Hから13FHのバッファエリアのヘッダ部とアドレス160Hから17FH
