システム：スーパーDCS
用途：生産装置
機器構成
アナログ入力：7点
接点入力：40点
接点出力：4点
●OPU：1台 ●SML：1台
●SMRS：2台 ●39M：1台
●LK1：1台 ●COP2：1台
本システムは、プラント内で使用する冷却水を作る工程に適用されます。
SMRSは、測温抵抗体から信号を受け取り、演算処理してアナログ信号を発生し、現場盤の表示器に向けて出力します。

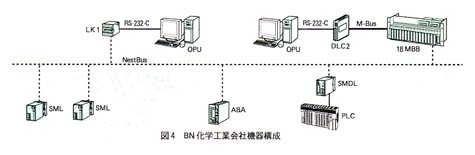

BN化学工業会社
システム：スーパーDCS
用途：シミュレーション機器
機器構成
アナログ入力：12点
コントロール：2点
アナログ入力：4点
アナログ出力：4点
接点入力：10点
接点出力：4点
接点入出力：PLC使用
●18MBB：1台 ●18MA：1台
●18MAS：1台 ●18MF：1台
●18LM：1台 ●ABA：1台
●SML：2台 ●SMDL：1台
●DLC2：1台 ●LK1：1台
●OPU：2台 ●PU-2A：2台
●COP2：1台 ●COP3：1台
本システムは、化学プラントのプロセスシミュレーション用に使用されます。また将来は、本プラントに組み込まれる予定です。
シミュレーションの目的は、オペレーション関係の技術習得とプラントの動作監視です。また、MsysNetのシステム構築の技術を習得するためにも利用されます。
MsysNetシリーズのシステム構築は、一般にエンジニアリング会社やシステムインテグレータで行われますが、エンドユーザーでも手軽に構築できるように配慮されています。プラントを運転なさる皆様もぜひシステム構築に挑戦してみてください。
オペレータズユニット（形式：OPU）にはCRTおよびプリンタが付いていません。これらはお客様にてご用意いただきました。
【（株）エム・システム技研 開発部長】
