ノーケン・システムでは多点検出式のレベルスイッチである“マルチトロード（表１、図1）”を用い、兵庫県、滋賀県、京都府、島根県で採用され、汚物の付着にも強く（図2）、メンテナンスをほとんど必要としない効率的なマンホールポンプ機場の水位制御を実現しています。
4．マンホールポン監視システム

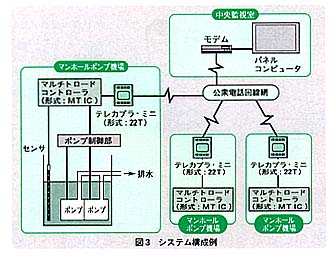

マンホールポンプ機場から発生する信号には、マンホール槽の水位レベル（アナログ信号）、ポンプの運転・停止、満水、渇水（それぞれ接点信号）などがあります。ノーケン・システムのマンホールポンプ監視システムは、これらの信号をエム・システム技研製の“テレカプラ・ミニ（形式：22T）”を使い、一般電話回線を通して最終処理場の監視室などへ伝送し、パソコンやパネルコンピュータで集中監視できます（図3）。
マンホールポンプ機プ場でトラブルが発生すると、設置されたテレカプラ・ミニが信号を自動発信し、監視室のモニター画面の該当箇所が点滅し、異常発生を知らせます。このシステムはタッチパネルを使用しており、画面にタッチするだけで、異常発生箇所の詳しい状況を把握することができます。
おわりに
今回は汚水のレベル測定に適した多点検出式レベルスイッチ“マルチトロード”とエム・システム技研製テレカプラ・ミニを使ったマンホールポンプ監視システムをご紹介しました。スペースの都合で概要だけしか紹介できませんでした。詳細については下記へご照会ください。
本記事についての連絡先：
●ノーケン・システム株式会社
TEL／FAX．06-386-8169
●〒564 吹田市広芝町15-32
瀬古 善三
ノーケン・システム（株）
