iCONICS-GFW
嘉祥寺 隆夫
日立造船（株）
日立造船（株）
1．iCONICS-GFW
（1）概要
iCONICS-GFW（以下GFW）は、Windows環境でリアルタイム制御と運転用監視・操作機能を提供するソフトウェアツールです。
アニメーショングラフィックス機能、リアルタイムトレンド、アラーム処理機能、PLCなど市販の信号入出力装置とのインタフェース機能を標準装備しています。
（2）データサーバモジュール
GFWは、I／O機器や他のアプリケーションとの間で下記の手法でデータを交換できます。
I.RTS（リアルタイムサーバ）
RTSは最短で50msでI／O信号を更新します。
250種類以上の標準デバイスドライバが使用できます。
II.GEN-NET（ネットワーク）
GFW相互をGEN-NETと称するネットワークソフトウェアで結合します。下記のネットワークに対応しています。
●TCP／IP
●ARCNET
●NETBIOS
III.I／Oサーバ
I／Oサーバツールキットによって、簡単にドライバが開発可能です。
IV.DDE
EXCELなどの他のWindowsアプリケーションとWindowsのDDE機能を使って、リアルタイムデータ交換が可能です。
（3）クライアントモジュール
I.GraphWorX（グラフワークス）

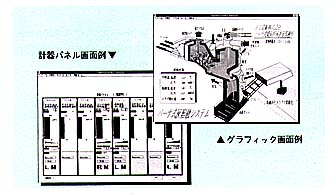

アイコンをマウス選択するだけで、簡単にアニメーショングラフィックス画面が作成できます。
II.TrendWorX（トレンドワークス）
リアルタイム ヒストリカルトレンド、ヒストリカルトレンド、X／Yプロットが可能です。
ODBCテーブルへの直接ロギング、CSV形式への変換が可能です。
II.AlarmWorX（アラームワークス）RTS、I／Oサーバ、GEN-GFWからのアラーム情報をリアルタイムで表示、印字します。
IV.Script（スクリプト）
Visual Basic for Application（VBA）互換の書式で各種インターロック、演算機能を記述できます。
イベント、定周期、オペレータ操作による起動が可能です。
（4）動作環境
●PC／AT互換パソコン、NEC 98
●Windows 3.1、Windows 95
●CPU 486 DX 2 66 MHz 以上
●メモリ16MB以上
2．MsysNet製品との接続
エム・システム技研のMsysNet製品とは、コンピュータインタフェース（形式：DLF2）を介して接続します。
ステーション、カード、グループ、アイテムをテーブルに指定するだけで、CFWとの間でデータ入出力ができる標準ドライバ（DLF2 I／Oドライバ）を用意しています。
GFWおよびDLF2 I／Oドライバについてのお問合せ先：
日立造船株式会社 電子・制御システム事業部 営業部
東京 TEL.03-3217-8499 FAX.03-3201-0522
大阪 TEL.06-466-7558 FAX.06-466-7524
