構内を10kmまで伝送する方法
最近は、工場の省人化の要求水準が高くなり、今まで放置していた数km離れた場所のプロセス データ（アナログ信号、パルス信号、接点信号など）を中央で把握したいというケースが増えてきました。
大量の信号を伝送する場合には、それなりの費用を投じて計画しますが、少ない点数を遠距離伝送する場合は、使用可能な予算が限定されます。
このとき、工場内にある各種の予備ケーブルを使用して伝送できないか検討することが多いと思います。予備ケーブルとしては、（I）電話ケーブルや（II）計装用多対ケーブル（CVV等）があります。
この場合に多重伝送システムが使えそうな感じがしますが、詳細に検討してみると伝送ケーブルの種類の制約があり、なかなか思うようになりません。この問題を｢ネットワーク計装部品MsysNetシステム｣によって解決する方法をご紹介します。
電話ケーブルの利用方法

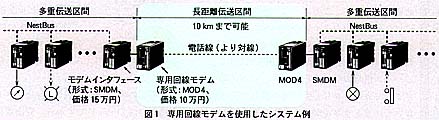

電話ケーブルの予備線が利用できるときは、専用回線用モデムを使用します。図1に専用回線モデムを使用したシステム例を示します。
2個の多重伝送システムを専用回線モデム（形式：MOD4）で接続します。電話ケーブルの心線の太さは、一般にφ0.4またはφ0.65です。このケーブルを使用して専用回線モデム（形式：MOD4）を接続すれば、伝送速度1200bpsで10kmまで伝送できます。
制御用ケーブル（CVVなど）の利用方法

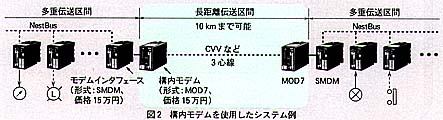

図2に、20mAの電流パルスを使用する構内モデム（形式：MOD7）の使用例を示します。このモデムは電流パルス信号を使用するため、配線の種類を選びません。別々のケーブルに分散している心線を組み合わせることも可能です。通信速度は、配線距離と配線経路により異なります。
断面積0.75mm2以上のケーブルであれば10kmまで通信できます。モデムインタフェース（形式：SMDM）によって伝送速度を設定できるため、現場の状況に合わせて通信速度が決められます。
