（株）エム・システム技研 開発部 主任技師
はじめに
エム・システム技研は、ネットワーク計装部品MsysNet（エムシスネット）システムをお客様に提案してきました。その応用範囲は幅が広く、計装に必要と考えられる機能はほとんどすべてカバーできます。
視点を変えて工場全体の計測・制御を考えると、工場では温度計測やバルブコントロールだけでなく電力の管理が必要です。今回、ご紹介する電力ロガーは、110mmの広角指示計と同一の取付寸法をもつ電力マルチメータ（形式：51U）とMsysNetを組み合わせ、電力遠制ロガーを簡単に実現する方法です。
1．電力マルチメータの紹介
（1）計測項目
電力マルチメータを使えば、次に示す項目が計測できます（組み合わせは形式に対応して決まります）。
●交流電圧
●交流電流
●（有効）電力
●電力量
●無効電力
●力率
●周波数
●最大零相電圧
●デマンド電流
●最大デマンド電流
また、入力の種類に対しては、単相3線式、三相3線式、三相4線式の3種類を用意しています。
（2）構造
従来の110mmの広角指示計と同一取付寸法（JIS C 1103）ですから、既設の計器と取り替える場合に、盤の追加加工が必要なく、システム全体の機能向上を図ることが容易です。また、新規に採用する場合でも、CADに登録している盤の加工寸法などを変更する必要はありません（図2参照）。

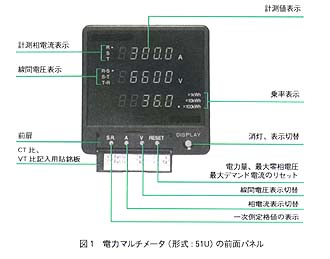

（3）表示機能
遠方から計測値を容易に確認できるように、高さ10mm、5桁の高輝度LEDを採用し、電力マルチメータ1台で最大3種類の計測値の表示が可能です。
