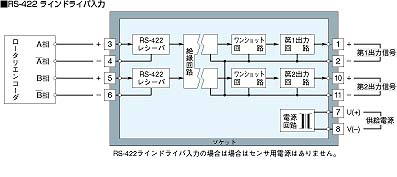

パルスアイソレータRPPDは、ロータリエンコーダからの2相パルス信号を絶縁して、各種の2相パルス出力信号(オープンコレクタ、5V、12V、24V電圧パルス、パワーフォトMOSリレー)に変換することができます。



 Q:現場にある6台の流量計からの信号を加算したいと考えています。エム・システム技研の仕様書集(MSS)を見ると、2入力(形式:JF)、3入力(形式:JFK)の加算器はありますが、4入力以上の場合に使用できる適切な変換器もあるのでしょうか。



 A:1台の変換器では対応できませんが、MsysNetシステムにあるリモート入出力ユニット(形式:SML)を2台使い、図4に示すように結合すれば、6台の流量計からの信号の加算が可能です。SMLはNestBus用のリモート入出力ユニットであり、内部で各種の演算(加算、減算、乗算等)が行えます。6個の信号をアナログ8点入力用ユニット(形式:SML-G3-K)に入力し、加算によって得た信号をシールド付きのツイストペアケーブルで伝送し、アナログリモート出力ユニット(形式:SML-M4-K)で受けることによって、6台の流量計からの信号を加算して取り出すことができます。なお、MsysNetシステムは拡張性に富んでいるため、8点以上への増設、演算結果の複数出力、長距離伝送(テレメータを含む)などにも対処することが可能です。
