エムシスネット
MsysNetニュース
No.25
本文の内容に関してご質問やご要求がおありのときは、フリーダイヤル 0120-18-1291 にてお気軽にお申し付けください。
受注状況
おかげさまで、MsysNetシステムの受注累計は、本年4月末現在で280件（システム数）を突破いたしました。
今月は、最近引き合いや受注が増加しております電力監視・ロガーシステム関連の受注例をご紹介いたします。

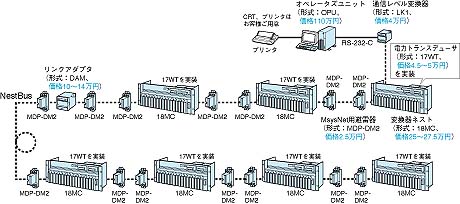

●図1は某化学会社向けの電力量集中監視システムの構成図です。
本システムは、工場内の約40点の電力負荷（電力消費量）を測定して、中央のCRTで集中監視するとともに測定データを保存し、帳票を作成すること（ロガー機能）を目的としています。
図1において、ラック収納形の電力トランスデューサ（形式：17WT、図2参照）に測定回路のCTとPTからの信号を入力して、各負荷の電力量を測定します。
17WTはNestBus用の変換器ネスト（形式：18MC）に実装され、測定データはNestBus上に伝送されます。中央に設置されたオペレータズユニットはNestBus上からデータを収集し、監視・操作用ソフトウェアSFDによってグラフィック画面やループ画面としてデータを表示します。また、同時に帳票用ソフトウェア SFDRPTにより時系列データを蓄積し、日報、月報などのフォーマットで帳票を作成します。
なお、17WTは、18MC1台につ
