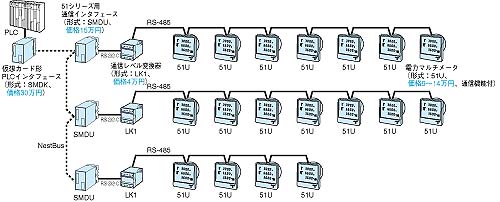

●もう1つの例として、図3に、某食品会社向けのシステム構成を示します。本システムも前例と同様、工場内の各電力負荷の集中監視、ならびにデータロギングを目的としています。なお、この場合は電力量の測定に電力マルチメータ（形式：51U、図4参照）を使用しています。
51Uは電力系統の1回路を接続するだけで、電流、電圧をはじめとして、電力（無効／有効）、電力量、力率、周波数、デマンド電流などの交流諸量を最大10要素まで測定可能であり、これらの測定データは51シリーズ用通信インタフェース（形式：SMDU）経由でNestBusに伝送されます。
本システムでは、NestBus情報を仮想カード形PLCインタフェース（形式：SMDK）経由でM社製のシーケンサへ伝送し、シーケンサ側のアプリケーション機能によってデータの収集、監視、帳票作成などを行います。
なお、本システムで採用された51Uは、汎用の110角サイズの広角度メータと取付け寸法が同一であり、既設設備における改造工事などの場合には、盤面の既存メータの取付け穴をそのまま利用することができるため、交換工事を簡単に済ませることができます。
また、電流や電力などのトランスデューサが不要になるほか、複数のメータ（最大32台）を1ラインの通信線にマルチドロップ方式で接続できるため、盤内の省スペース、省配線化が図れます。
【（株）エム・システム技研 営業技術部】
