（株）エム・システム技研 開発部長
はじめに
変換器の入力としては、電圧・電流・熱電対・測温抵抗体・空気圧が基本です。また、出力信号としては、電圧・電流・空気圧が一般に使用されています。
ここでは、特殊な出力信号をもつ変換器をご紹介します。
1．概要

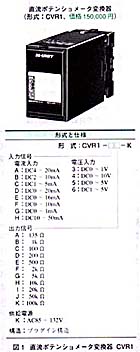

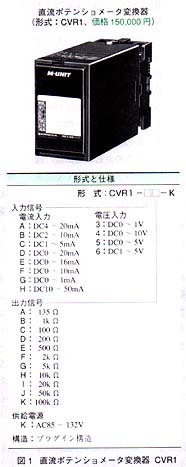

直流ポテンショメータ変換器（形式：CVR1、価格：150,000円）は電圧信号をポテンショメータ（抵抗値）信号に変換します。
ポテンショメータは、設定信号を与える対象機器に直接接続して使用されます。このような場合に、ポテンショメータを遠隔操作しようとすると、大幅な改造が必要になります。基本的には、単にポテンショメータを変換器に置き換えるような改造ではなく、機器本体の回路を変更しなければなりません。変換器CVR1を使用すれば、ポテンショメータを変換器に置き換えるだけで遠隔操作や、コンピュータからの制御など高度な制御が実現します。
なお、CVR1はDINレール取付可能であるため、DINレールに余裕があれば、直ちに取付けることができます。
CVR1のアプリケーション例を図2に示します。
アプリケーション例1．はボイラや冷凍機の群管理の例であり、現場に置かれている設定器をCVR1に変更してコンピュータ制御を行うものです。例2．、例3．でも、同様に現場設定器をCVR1に変え、コンピュータ制御を可能にしています。
このように、CVR1は中央から現場機器の設定を行う場合に極めて有効です。
2．CVR1の仕様
入力信号としては、電流信号と電圧信号があります。
そして、電流信号（直流）としては、4～20mA・2～10mA・1～5mA・0～20mA・0～16mA・0～10mA・0～1mA・10～50mAの8種類が用意されています（電流信号の場合は、入力抵抗器が付属します）。また、電圧信号としては、0～1V・0～10V・0～5V・1～5Vの4種類が用意されています。
以上の標準信号のほか、お客様ご指定の信号にも対応可能です。
出力信号は、ポテンショメータの抵抗値です。ポテンショメータの種類は、135Ω・1kΩ・100Ω・200Ω・500Ω・2kΩ・5kΩ・10kΩ・20kΩ・50kΩ・100kΩの11種類が用意されています。
ポテンショメータの出力抵抗値
