（株）エム・システム技研 営業技術部長
はじめに
ワンループコントローラ（形式：ABH）は、このたびMsysNet／スーパーDCSシリーズのラインアップに追加された、新形のプログラマブルタイプのコントローラです。
ABHは、視認性に優れたデジタル表示器とバーグラフを備え、また、各種ループステータスの操作キーを装備することによって、本格的なループオペレーションを可能にしています。
様々な業種の現場において、次に例示するように種々の形態でご使用いただけます。
●PID調節計としての単体使用
（警報機能、出力リミッタ、プリセットマニュアルなど、調節計に必要な各種付帯機能を標準装備）。
●2ループまでの高級／複合制御用コントローラまたは演算器として使用。
●NestBusに接続して、多点入力、マルチループ制御用コントローラ（リモートI／Oユニットやほかのワンループコントローラとの組み合わせ）としての応用。
●パソコンを接続して超分散形DCSを構築する（CRT操作と現場操作を両立）。
以下に、ABHの主な仕様と機能上の特長についてご紹介します。
1．外形・寸法
図1にABHの外形図を示します。筐体寸法は W96mm×H96mm×D110mm（端子部含む）で、前面はシートキー付きのフラットフェースです。
パネルには単体もしくは多連で表面取り付けします。なお、取り付け状態のままで、パネル表面から内器だけを引き出せる構造にしているため、メンテナンスが容易です。
2．表示、操作部
●デジタル表示器
測定値（PV）および設定値（SP）を5桁の7セグメント、小数点付きのLEDで表示します（図2-①、②）。 表示単位としては、ソフトウェア上の設定により、実量もしくは ％ のいずれでも採用可能です。表示色はPV表示器を緑色、SP表示器を黄色とし、変数の種類を容易に識別できるようにしました。
また、SP表示器には、FNキー（図2-⑥）を操作することにより、4個までの任意の内部変数を表示することができます（SP以外の変数を表示時はFNキーの赤色ランプが点灯）。
操作出力値（MV）は、4桁の7セグメント、小数点付きの緑色LEDで表示します。
●偏差表示バーグラフメータ
PV値とSP値の偏差を、±20％
新型ワンループコントローラ

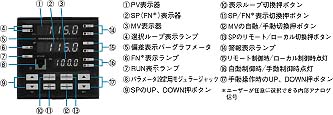

図2
ABH全面パネル
