No.27
本文の内容に関してご質問やご要求がおありのときは、フリーダイヤル 0120-18-1291 にてお気軽にお申し付けください。
受注状況
おかげさまで、MsysNetシステムの受注は順調に増加しております。
その中から、今回は、18MCを使用した多重伝送に関連するシステムをご紹介します。

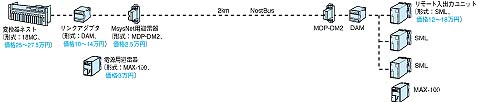

システム構成を図1に示します。
本システムの特長は、NestBus用変換器ネスト（形式：18MC-11-K）を使用していることです。また、オペレータズユニット（形式：OPU）を使わず、単純に遠隔地からのデータをリンクアダプタ（形式：DAM）を介し、アナログ出力ユニット（SML-M4）で出力しています。

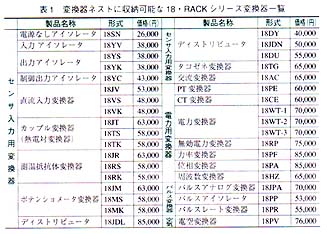

変換器ネスト（18MC-11-K）は、NestBusと接続できますから、18・RACKシリーズのさまざまな変換器を収納することにより、アナログ信号の多重伝送が容易にかつ経済的に実現できます。表1（一覧表）に収納可能な変換器を示します。
また、データを受けた側で警報を出したい場合に、SML-M4の代わりにアナログ出力／接点出力ユニット（形式：SML-S6）を使うと、内部演算ブロックで警報発生条件を判定し、警報を4点まで出力できます。アラームセッタは不要です。OPUを接続すれば監視、操作、ロギンクなども行えます。
従来は、測温抵抗体、熱電対、4～20mA、0～5Vのような信号を伝送する場合、まず変換器で1～5Vに変換し、その信号を分散形多重伝送ユニット（形式：DLA）などに入れることが必要でした（図2参照）。
図1
某精糖会社向け
データ収集システム
図2
DLAを使った従来形
多重伝送システム
