1998年1月号

ネットワーク計装部品 MsysNet システム
エムシスネット
MsysNetニュース
No.31

 本文の内容に関してご質問やご要求がおありのときは、フリーダイヤル 0120-18-1291 にてお気軽にお申し付けください。


アプリケーション状況

 ●MsysNetシステムの特長として、構成要素にテレメータシステムも容易に含めることができます。この場合の典型的なシステムとして、数多くの実績を誇るDAST-30の例を紹介します。
 DAST-30は、NTT専用回線を使ったテレメータ装置です。符号品目50bpsの回線用と3.4kHzの周波数帯域を使った300bpsの回線用との2種類の伝送方法があります。接点信号のみ片方向の場合は最大32点、アナログ信号のみ片方向の場合は最大16点伝送することができます。

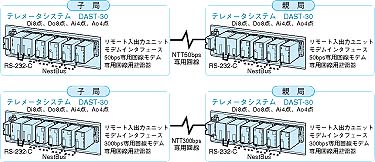

 図1はアナログと接点の両信号混在で双方向に送る例です。
 子局から送られてくるデータは、親局側で指示計、ランプ、ブザーなどを介してオペレータに通知されます。データの状










図3
テレメータシステム(形式:DAST-30)




図1

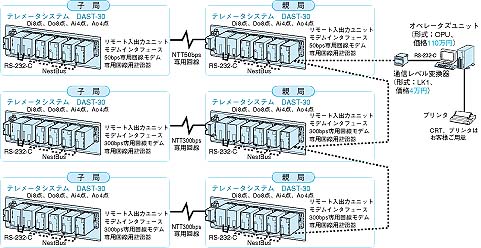

図2
