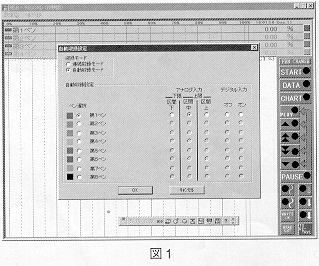

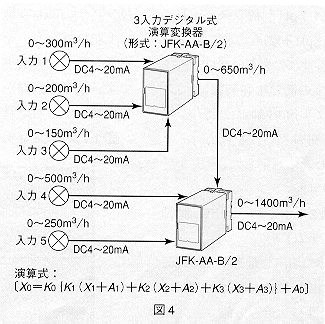

| Q エムシスレコーダ（形式：MSRを使っていますが、立上げの際にDATAボタン（CSV収録用）を押し忘れたため記録ができないことがありました。自動で記録を開始することはできないでしょうか。 A 自動収録機能を使えば、自動による記録開始が可能です。具体的には1～8ペンのどのペンでもかまいませんが、あらかじめ上限、下限の設定を100％、0％とし、次に自動収録設定画面で次のように設定しておくと、DATAボタンの押し忘れがあっても記録を開始します。 ①「自動収録モード」を選択。 ②上下限設定を行ったペンを選択。 ③前項のペンについて「設定区間中」を選択。 このようにしておけば、選択したペンへの入力が0～100％の間にあるかぎり、データを自動収録します。 Q 直流電力を計測し、表示器で表示することを考えています。どのような変換器を使用すればよいでしょうか。 A エム・システム技研のアイソレータ（形式：SV）と乗算器（形式：MM）をご使用ください。まず、電流信号と電圧信号をそれぞれアイソレータに入力してください。次に、それらの出力信号を乗算器（形式：MM）に入力します。そこで乗算を行い、出力信号として電力値が得られます。乗算器の出力を、たとえば直流入力デジタルパネルメータ（形式：44DV1）に入力すれば、スケーリング表示が可能です。 Ｑ こちらは、官庁からシステムを受注したエンジニアリング会社です。このたびテレメータを受注し、工場内で試験中ですが、符号品目（50bps）のテレメータについて、仮設配線によって伝送確認を行おうとしましたが、伝送できません。どの個所を確認したらよいでしょうか。 A 符号品目（50bps）の場合は伝送方式がアースリターン方式なので、必ず送受両局のアース端子（SGライン）の間を接続してください。また、回線の接続については、自局のS端子は相手局のR端子へ、自局のR端子は相手局のS端子に接続してください（特殊な直流方式の場合は除きます）。モデムとして50bpsモデム（形式：MOD1）をご使用の場合には、接続上の注意のほか、MOD1のテストスイッチを必ずOFFにしてください。なお、DAST-A1の場合には、現地据付けの際、回線に流れる電流の調整が必要になります。 Ｑ 5台の流量計からの流量レンジの異なるDC4～20mA信号の合計値を出力させる方法を教えてください。入力1：0～300、入力2：0～200、入力3：0～150、入力4：0～500、入力5：0～250。なお、流量単位はすべてm3／hです。 A 3入力デジタル式演算変換器JFKを2台使えば可能です。まず、入力1、入力2、入力3の合計を一方のJFK-AA-B／2で出力させ、この出力信号と入力4、入力5、の合計を他方のJFK-AA-B／2で出力させます。この際、加算式のパラメータ（K0～K3、A0～A3）は次のように算出します。まず、入力1、入力2、入力3の流量値により、K0＝1、K1＝入力1流量／入力1～3流量和＝300／650、同様にK2＝入力2流量／入力1～3流量和＝200／650、K3＝入力3流量／入力1～3流量和＝150／650、A0＝A1＝A2＝A3＝0となります。入力1～3の合計値と入力4、入力5の合計を出力させる場合は、パラメータはK0＝1、K1＝入力1～3流量和／入力1～5流量和＝650／1400、K2＝入力4／入力1～5流量和＝500／1400、K3＝入力5／入力1～5流量和＝250／1400、A0＝A1＝A2＝A3＝0となります。 ＊エムシスレコーダは商標登録出願中です。 |
| ||||
|
|||||
