彩色LCD显示型
无纸记录仪 VR4896E-G2

back

彩色LCD显示型 无纸记录仪 VR4896E-G2

请充分利用记录仪。

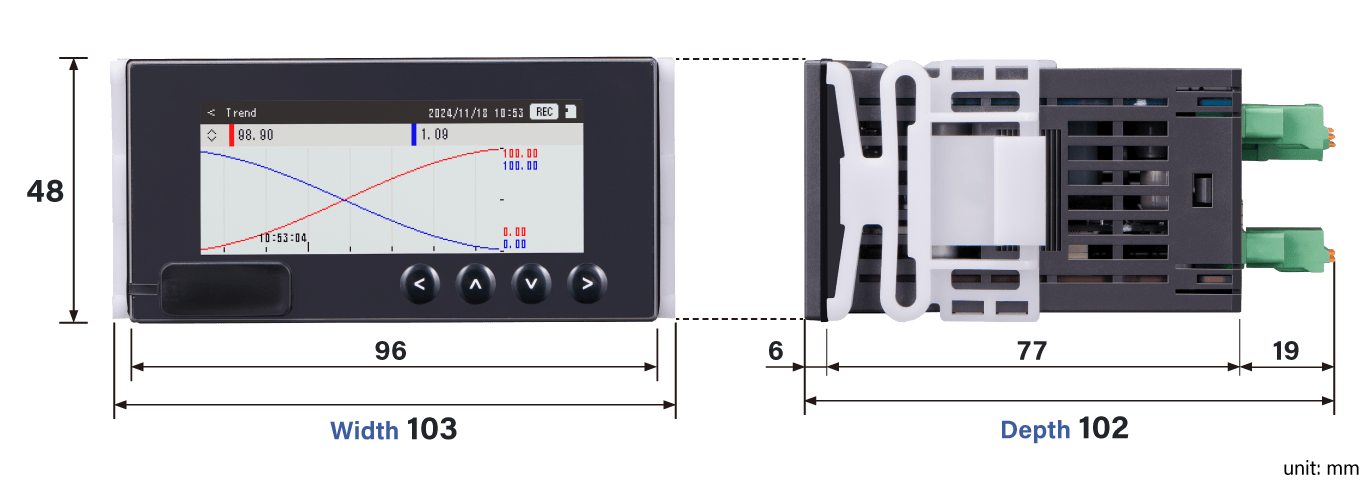

  • 这是一款纵48 × 横96 毫米（符合 DIN 规格）的新式小型无纸记录仪。
    想要记录的信号只有1点……
    如果操作面板上带有记录仪就好了，哪怕是小形的，这样就能确认工作记录了……
    如果现场设备的机旁操作盘上装有记录仪就好了，这样就能马上查明异常原因了……
    对于这些在以往难以安装记录仪的地方，这款无纸记录仪（型号：VR4896E-G2）定能发挥作用。
  • 将装置和设备的测量数据以及运行、停止的状态记录到微型 SD 卡中。
  • 实现了最快 100 ms的高速采样。
  • 前端面板的防护等级达到令人放心的IP55。
  • 使用专门的应用程序来显示和分析所记录的数据。
CE IP55
产品一覧
产品型录下载

画面显示

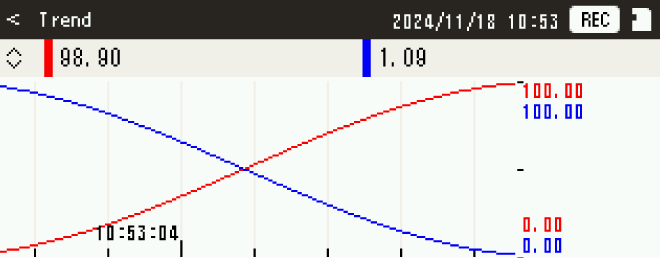

  • 趋势显示画面
    趋势显示画面
    显示方向 横向
    显示点数 每个画面2点
    显示画面数 2个画面
    最多样本数 320

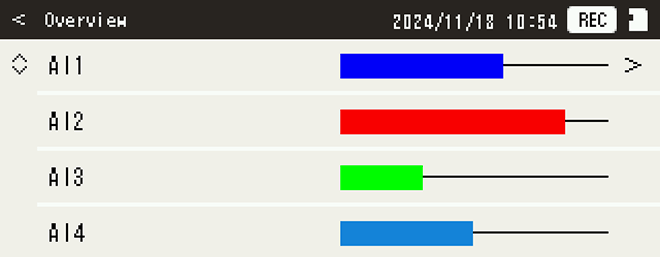

  • 全画面显示
    全画面显示
    显示点数 每个画面4点
    显示内容 名称、柱状图
    显示画面数 1

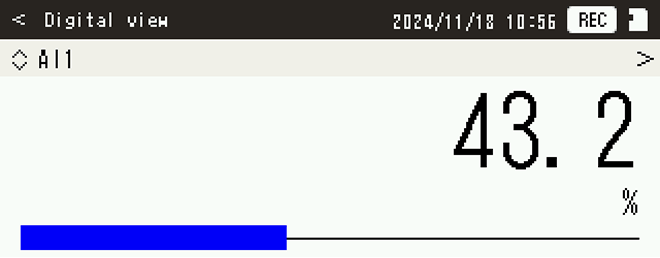

  • 数字显示画面
    数字显示画面
    显示点数 每个画面1点
    显示内容 名称、数值、单位柱状图
    显示画面数 4个画面

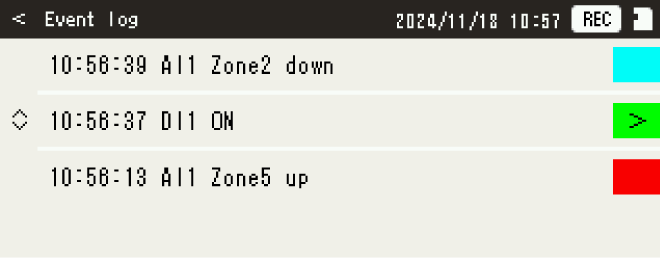

  • 日志显示画面
    日志显示画面
    显示件数 每页显示4件
    （显示最新的32件）
    显示画面数 三个画面
    （事件日志、系统日志、通信日志）

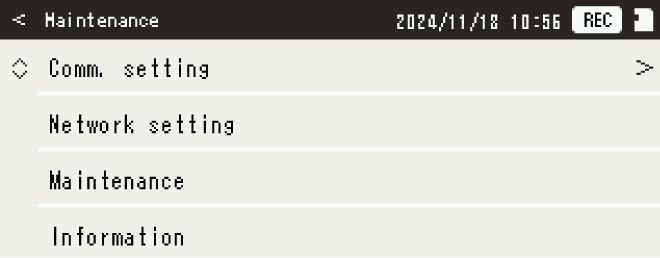

  • 维护画面
    维护画面

    用于进行各种设置和维护操作的画面。

  • 画面保护功能

    在一定时间内没有进行操作的情况下，背光将会熄灭。

    自动画面切换功能

    在一定时间内没有进行操作的情况下，会自动切换画面。

系统结构图
  • 内置 I/O
    内置 I/O
  • 经由内置 I/O及网络
    经由内置 I/O及网络

何谓运算输入
可对收集的模拟量信号进行以下运算处理并记录。
运算类型

加减算/乘算/除算/开平/移动平均/一级迟滞/exp/常用对数/自然对数/峰值保持（最大/最小）/模拟量累算/乘方/F值运算/反对数/缩放/时间

各部分的名称

  • 正面图
    正面图
  • 背面图
    背面图

功能介绍

趋势记录功能

插入微型SD卡时，按照指定的记录周期将趋势数据、事件数据、注解数据存储到内部存储器中，并根据记录周期的时间（保存周期）存储到微型SD卡中。

  • 记录方法

    ・标准记录：连续记录，直到停止记录为止

    ・触发记录（边缘）：分别记录触发条件成立前和成立后的数据，最多记录100个样本。

    ・触发记录（水平）：在触发成立期间记录数据

    采样周期

    100ms

    记录周期

    100ms、500ms、1秒、2秒、5秒、10秒、1分、2分、5分、10分、30分、1小时

    趋势数据

    ・通道：最多4点（从Ai、Di、Do、Oi 中选择）

    ・件数：最多50000个样本 ×通道数（每份文件）

    事件数据

    ・事件：Ai、Oi 的区域迁移、Di 的状态变化

    ・记录内容：时间、事件

    ・件数：3000件（每份文件）

    注解数据

    ・最大输入文字数：32个字母

    ・记录内容：时间、注解

    ・件数：1000件（每份文件）

  • 保存周期
    记录周期 微型SD卡保存周期
    100ms 10分、30分、1小时
    500ms 30分、1小时、6小时
    1秒 1小时、6小时、12小时
    2秒 1小时、6小时、12小时、1天
    5秒 6小时、12小时、1天
    10秒 6小时、12小时、1天
    1分 1天、1周
    2分 1天、1周
    5分 1天、1周、1个月
    10分 1天、1周、1个月
    30分 1天、1周、1个月
    1小时 1周、1个月
记录时间
  • 使用16GB的微型SD卡时的参照值（TRD）
    记录周期 1pen 2pens 4pens
    100ms  8年  4年  2年
    500ms 10年 10年 10年
    1秒 10年 10年 10年
    2秒 10年 10年 10年
    5秒 10年 10年 10年
    10秒 10年 10年 10年
    1分～1小时 10年 10年 10年

    注1）限于只有趋势记录有效时

    注1）限于只有趋势记录有效时

  • 使用16GB的微型SD卡时的参照值（CSV）
    记录周期 1pen 2pens 4pens
    100ms  4年  2年  1年
    500ms 10年 10年  5年
    1秒 10年 10年 10年
    2秒 10年 10年 10年
    5秒 10年 10年 10年
    10秒 10年 10年 10年
    1分～1小时 10年 10年 10年

    注2）限于只有趋势记录有效时（数值以8个字母算出）

查看软件

可用专用查看软件（机型：TRVewer）显示微型SD卡中的数据，此外还可转换成CSV格式的文件。

・查看软件（机型：TRVewer）可从软件下载与升级open in a new window免费下载。

报警接点输出功能

可事件发生时，可将指定为报警接点输出的Do设定为ON。

事件内容

・Ai、Di、Oi的领域输出

・电子邮件通报、FTP客户端、Modbus/TCP、SLMP的通信失败

使用LAN及网络的功能

  • 电子邮件通报功能

    可在事件发生时及指定的时间用电子邮件进行通报。
    支持加密通信（SMTPoverSSL）

    ・可发送的电子邮件地址：8处

    ・事件通报电子邮件文章：4篇

    ・定时通报电子邮件文章：4篇

    ・通道信息：可从 AI、DI、OI、DO 进行多重选择附加在原文上

  • FTP客户端功能

    可将保存在微型SD卡中的文件上传到FTP服务器。

    ・支持FTPS（Explicit模式）

  • FTP服务器功能

    可从FTP客户端读取或删除微型SD卡中的文件。

    ・可同时连接的台数：1台

    ・已进行操作验证的 FTP 客户端：FFFTP

  • 时钟功能

    SNTP客户端

    ・可自动校正时间。

    ・可在接通电源及指定时间校正时间。

  • 各功能的构成示例
    各功能的构成示例
