컬러 LCD 표시 타입
디지털 레코더 VR4896E-G2

back

당사의 레코더를 검토해 주시길 바랍니다.

세로 48 × 가로 96mm (DIN 규격) 의 기존에는 없었던 컴팩트한 디지털 레코더입니다.
기록하고 싶은 신호가 있지만 1점뿐이라…,
작아도 좋으니 조작 패널에 기록계가 있으면 작업 기록을 확인할 수 있을 텐데…,
현장 설비의 기측반에 기록계가 있으면 이상 원인을 바로 특정할 수 있을 텐데…
등의 기록계를 설치하기 어려웠던 장소에도
디지털 레코더 (형식: VR4896E-G2) 라면 도움이 될 수 있습니다.
장치나 설비의 측정 데이터 및 운전·정지 상태를 마이크로 SD카드에 기록합니다.
최고 속도 100 ms의 고속 샘플링을 실현.
전면 패널은 안심할 수 있는 보호 등급 IP55입니다.
전용 애플리케이션을 사용하여, 수록 데이터를 표시 및 분석합니다.

제품 라인업
제품 카탈로그

화면 표시

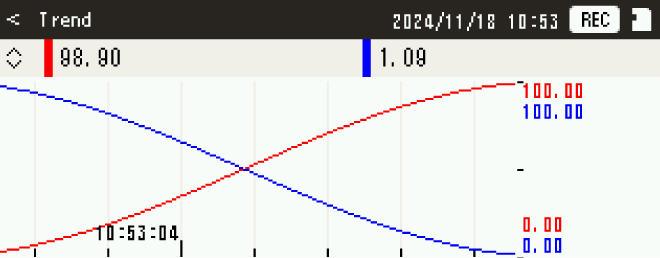

트렌드 표시 화면

표시 방향	가로 방향
표시 점수	1화면당 2점
표시 화면수	2화면
최대 샘플 수	320

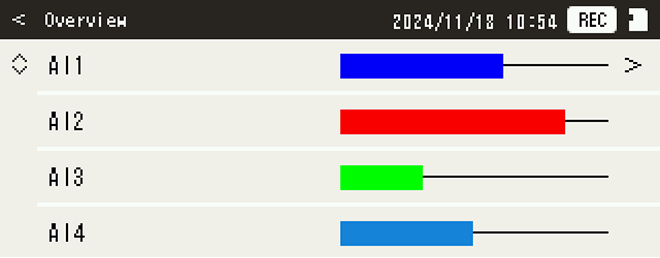

오버뷰 표시 화면

표시 점수	1화면당 4점
표시 내용	명칭, 바그래프
표시 화면수	1화면

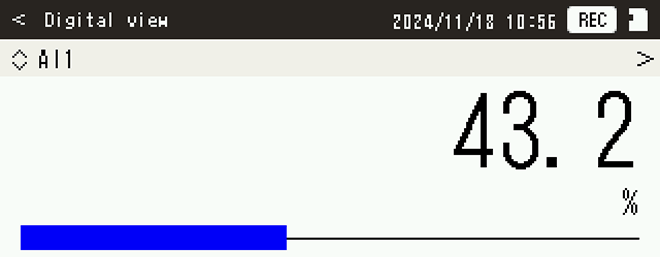

디지털 표시 화면

표시 점수	1화면당 1점
표시 내용	명칭, 수치, 단위 바그래프
표시 화면수	4화면

로그 표시 화면

표시 건수	1페이지당 4건 (최근 32건 표시)
표시 화면 수	3화면 (이벤트로그, 시스템로그, 통신로그)

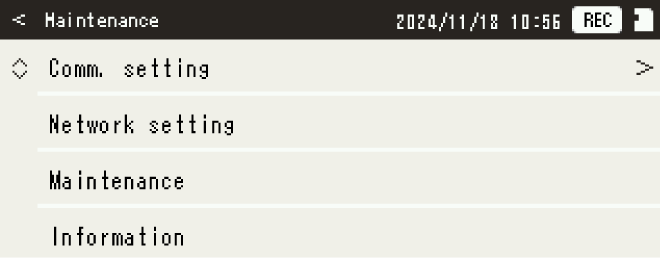

유지보수 화면

각종 설정 및 유지 보수를 실시하는 화면
스크린 세이버 기능

일정한 시간 조작하지 않은 경우 백라이트를 소등

자동 화면 전환 기능

일정한 시간 조작하지 않은 경우 자동으로 화면을 전환

시스템 구성도

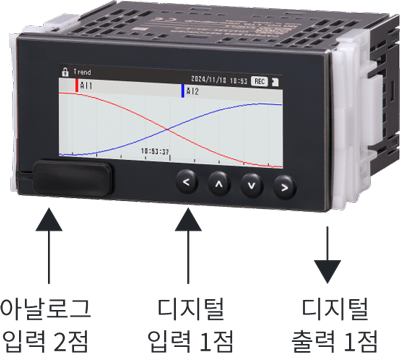

내장 I/O

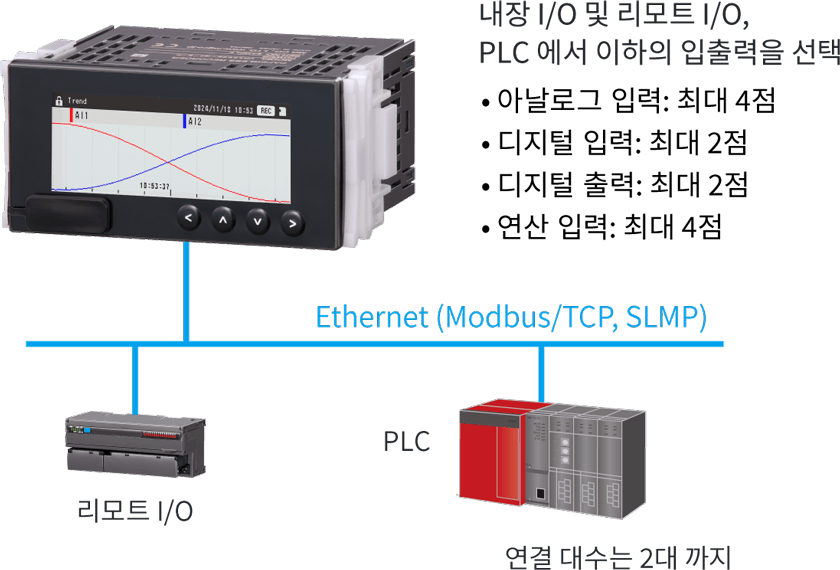

내장 I/O 및 네트워크 경유

연산 입력이란
수집한 아날로그 신호에 아래의 연산 처리를 하여 기록할 수 있습니다.
연산 종류

가감산/곱셈/나눗셈/평방근/이동 평균/일차 지연/exp/상용 로그/자연 로그/피크 홀드 (최대/최소) /아날로그 적산/거듭제곱/F값 연산/역대수/스케일링/시각

각부의 명칭

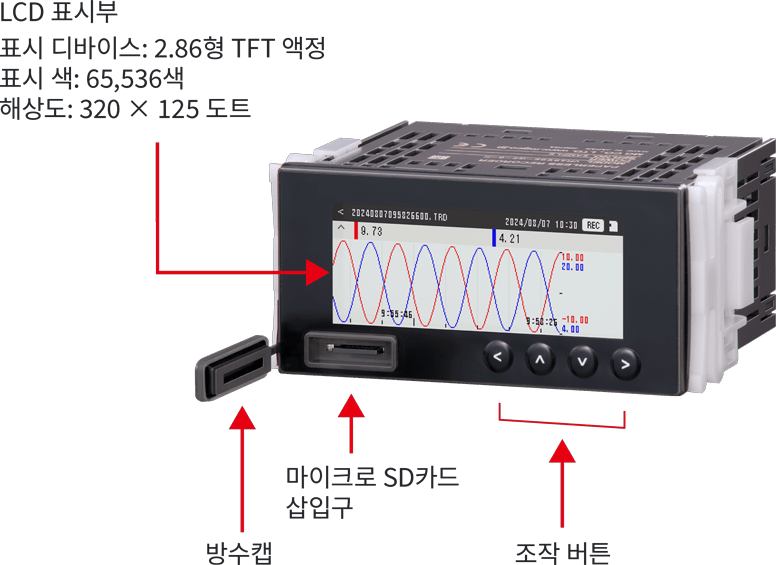

정면도

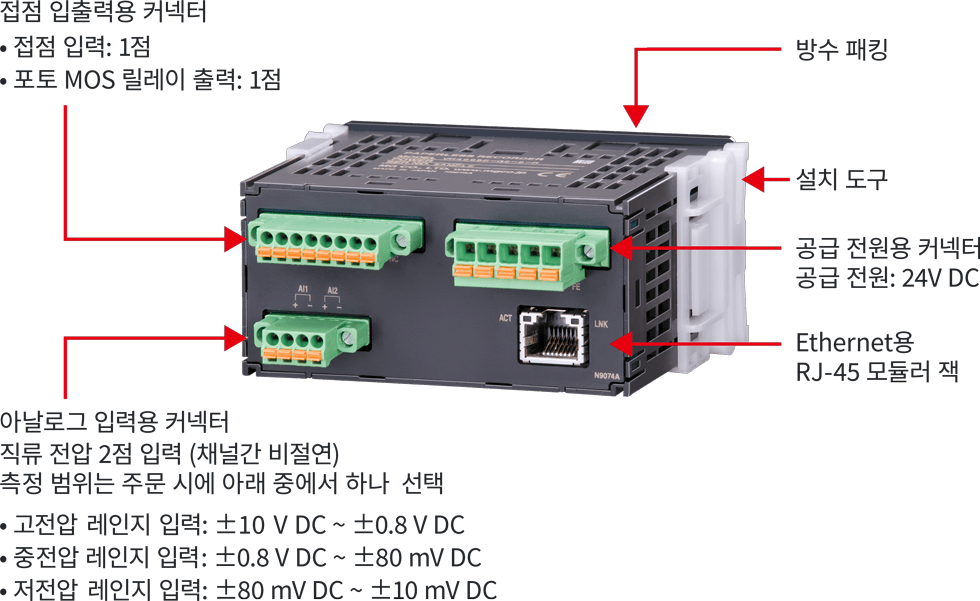

측면도

기능 소개

트렌드 레코딩 기능

마이크로 SD 카드를 삽입할 때 지정한 기록주기에 따라 트렌드 데이터, 이벤트 데이터, 코멘트 데이터를 내부 메모리에 기록하고 기록주기에 맞춘 타이밍 (저장주기) 으로 마이크로 SD 카드에 저장합니다.

레코딩 방법

정상 기록: 레코딩을 중지할 때까지 연속 기록

트리거 기록 (에지) : 트리거 조건 성립 전과 성립 후의 데이터를 각각 최대 100 샘플 기록

트리거 기록 (레벨) : 트리거 조건 성립 중 데이터를 기록

샘플링 주기

100ms

레코딩 주기

100ms, 500ms, 1초, 2초 5초, 10초, 1분, 2분, 5분, 10분, 30분, 1시간

트렌드 데이터

채널: 최대 4점 (Ai, Di, Do, Oi 중에서 선택)

건수: 최대 50000 샘플×채널 수 (1파일 당)

이벤트 데이터

이벤트: Ai, Oi 영역 전이, Di 상태 변화

레코딩 내용: 시각, 이벤트

건수: 3000 건 (1파일 당)

코멘트 데이터

최대 입력 문자 수: 32 문자

레코딩 내용: 시각, 코멘트

건수: 1000 건 (1파일 당)

보존 주기

레코딩 주기	마이크로 SD 카드 보존 주기
100ms	10분, 30분, 1시간
500ms	30분, 1시간, 6시간
1초	1시간, 6시간, 12시간
2초	1시간, 6시간, 12시간, 1일
5초	6시간, 12시간, 1일
10초	6시간, 12시간, 1일
1분	1일, 1주일
2분	1일, 1주일
5분	1일, 1주일, 1개월
10분	1일, 1주일, 1개월
30분	1일, 1주일, 1개월
1시간	1주일, 1개월

레코딩 주기

16GB 마이크로 SD 카드를 사용한 경우의 기준 (TRD)

레코딩 주기	1pen	2pens	4pens
100ms	8년	4년	2년
500ms	10년	10년	10년
1초	10년	10년	10년
2초	10년	10년	10년
5초	10년	10년	10년
10초	10년	10년	10년
1분～1시간	10년	10년	10년

주1) 트렌드 레코딩만 유효로 한 경우

16GB 마이크로 SD 카드를 사용한 경우의 기준 (CSV)

레코딩 주기	1pen	2pens	4pens
100ms	4년	2년	1년
500ms	10년	10년	5년
1초	10년	10년	10년
2초	10년	10년	10년
5초	10년	10년	10년
10초	10년	10년	10년
1분～1시간	10년	10년	10년

주2) 트렌드 레코딩만 유효로 한 경우 (수치는 반각 8문자로서 산출)

뷰어 소프트웨어

전용 뷰어 소프트웨어 (형식: TRViewer) 를 사용하여 마이크로 SD 카드에 기록된 데이터를 표시할 수 있습니다. 또한 CSV 형식의 파일로 변환할 수도 있습니다.

・뷰어 소프트웨어 (형식: TRViewer) 는 소프트웨어에서 무료로 다운로드할 수 있습니다.

경보접점출력 기능

이벤트 발생 시에 경보접점출력으로 지정한 Do를 ON으로 설정할 수 있습니다.

이벤트 내용

Ai, Di, Oi 의 영역 출력

메일 통보, FTP 클라이언트, Modbus/TCP, SLMP의 통신 실패

LAN 및 인터넷 사용 기능

메일 통보 기능

이벤트 발생 시 및 지정한 시각에 메일을 통보할 수 있습니다.
암호화 통신 (SMTPoverSSL) 지원

통보처 메일 어드레스: 8개

이벤트 통보 메일 문장: 4통

정시 통보 메일 문장: 4통

채널 정보: AI, DI, OI, DO 중에서 복수 선택하여 본문에 첨부
FTP 클라이언트 기능

마이크로 SD 카드에 보존한 파일을 FTP 서버에 업로드할 수 있습니다.

FTPS (Explicit 모드) 에 대응
FTP 서버 기능

FTP 클라이언트에서 마이크로 SD카드 내의 파일을 읽거나 삭제할 수 있습니다.

동시 접속 가능 대수: 1대

동작 검증이 완료된 FTP 클라이언트: FFFTP
시계 기능

SNTP 클라이언트

자동으로시간을 수정할 수 있습니다.

전원 투입 시 및 지정한 시각에 시각을 수정할 수 있습니다.

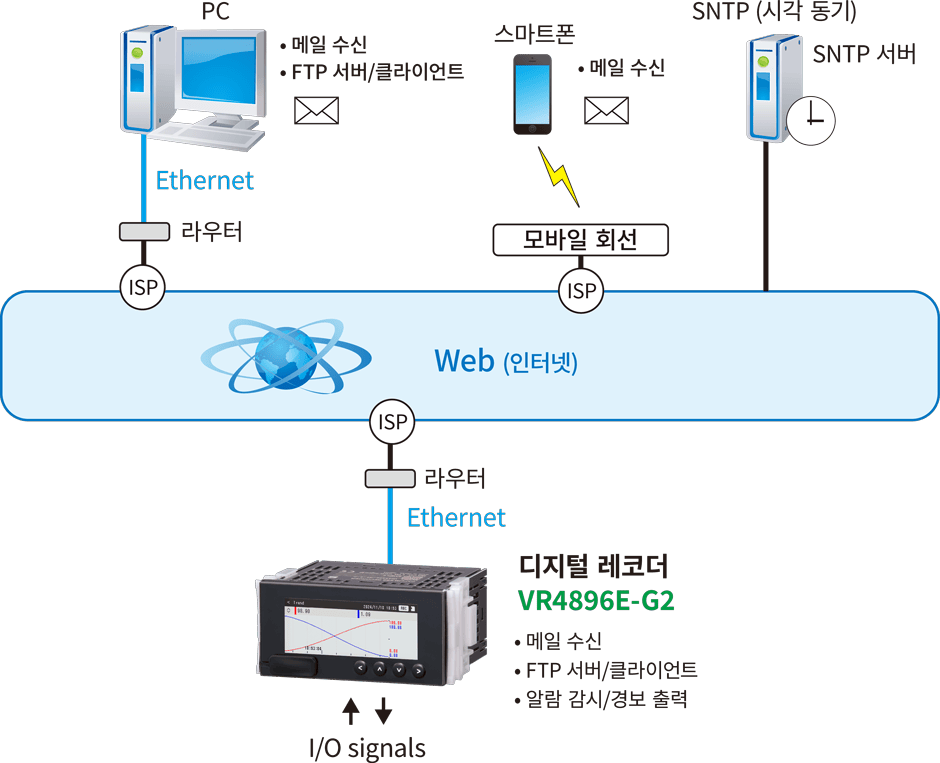

각 기능의 구성 예
