R3 시리즈 – 다채널 조합 자유형 리모트 I/O
R3 Series - Multi-channel, Mixed Signal Remote I/O
다양한 선택이 가능한 I/O 모듈 및 네트워크 모듈
- I/O 신호의 수와 타입에 있어 훌륭한 유연성: DC 전류/전압, 온도, 스트레인 게이지, AC 전류/전압, AC 전원 등.
- 경제적인 DC 입력 모듈로 완벽한 아이솔레이션 4 포인트에서 비아이솔레이션 16포인트까지 처리할 수 있습니다.
- Hot Swappable(전원 ON시 교체 가능) I/O 모듈
- 통신 이중화 네트워크
 |
 |
 |

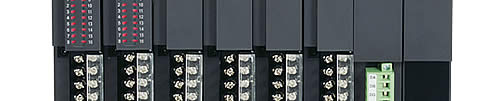

| M3 나사 단자 블록은 I/O 모듈용으로 사용됩니다. 탈착 가능한 단자 블록은 유지보수가 편리합니다. | 네트워크 모듈 및 전원 공급 모듈을 하나의 하우징에 장착됩니다. | 한 개의 I/O 모듈과 전원 공급장치가 있는 한 개의 네트워크 모듈을 결합시킨 최소의 장치입니다. 공간 절약 및 경제적 솔루션 |
 |
중요한 어플리케이션을 실행하기 위해 통신의 이중화 구성이 가능합니다.

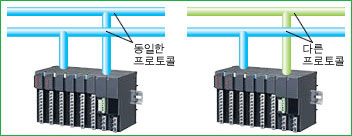

네트워크 모듈용으로 두 개의 다른 네트워크 프로트콜을 선택하면, 두 개의 다른 제조업체의 PLC 시스템에도 당사의 리모트 I/O로 대응 가능합니다. |
 |
 |
 |
 |
 |
전원 공급 모듈은 오른쪽 끝에 있고, 네트워크 모듈은 그 왼쪽에 삽입되어 있습니다. 전원 공급장치가 포함된 네트워크 모듈은 소형 시스템용으로 사용할 수 있습니다.
멀티 I/O 모듈을 장착할 수 있습니다. 왼쪽 제일 끝에 No.1, No. 2와 그 다음 모듈은 오른쪽에 장착합니다.
R3 컨피그레이터 소프트웨어 (모델: R3CON)

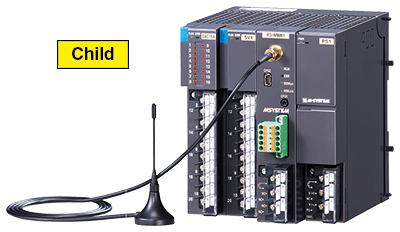

R3 Series - 900 MHz Band Wireless Remote I/O (for use in the US)
R3-NMW1F
Licence-free 900 MHz ISM band
FCC Part 15 compliant wireless module*
Modbus Interface Module (model: R3-NMW1F)
- Converting Modbus-RTU protocol into the 900 MHz band radio protocol and vice versa.
- Wide selection of R3 Series I/O modules can be freely combined.
* This device is approved for use only in the US.
* Signal strength site survey is required before introducing wireless modules.
SYSTEM CONFIGURATION EXAMPLE

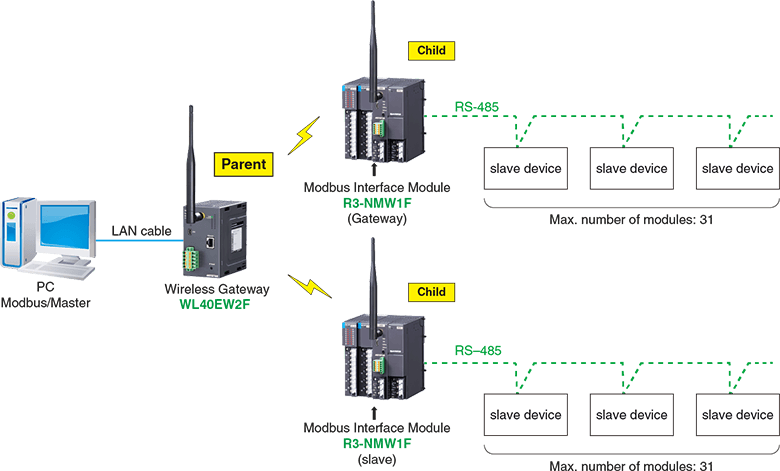

WHEN GATEWAY FUNCTION IS ENABLED
With PC as Modbus/Master, communicates with slave devices via wireless module using Modbus/TCP and RTU protocol.
Also, Gateway function allows to communicate with slave devices connected in multi-drop configuration with wired network, using Modbus and RTU protocol.
