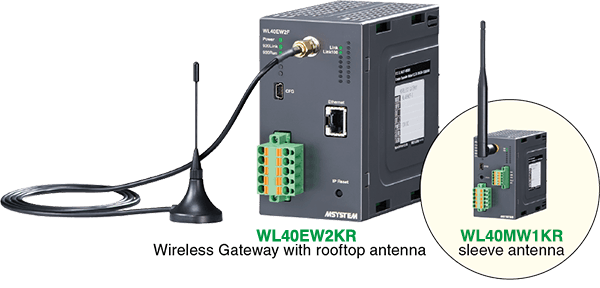

WL40KR 시리즈 - 920MHz 대역 무선 I/O (for use in Korea)
WL40KR Series - 920 MHz Band Wireless I/O (for use in Korea)

WL40KR 시리즈

Licence-free 920 MHz ISM band
KCC 한국 전파법 (KN 301489-1, KN 61000-6-2, KN 61000-6-4) wireless module*

  • Modbus-RTU transparent gateway and I/O
  • Multi-hop technology solves various challenges of implementing a reliable wireless communication network.
  • Supporting of low-speed moving devices makes the WL40KR Series ideal for data gathering for AGVs.
920 MHz ISM Band KCC 한국 전파법
제품 라인업

* This device is approved for use only in Korea.
* Signal strength site survey is required before introducing wireless modules.

The WL40KR Series Wireless I/O System employs a licence-free 920 MHz ISM band module. Compared with 2.4 GHz / 5 GHz wireless LANs and other wireless networks dedicated for instrumentation using higher frequency bands, the 920 MHz band ensures stable communication quality for a long distance transmission, suitable for telemetering, multiplex transmission systems and data logging applications with various sensors/devices including low-speed moving entities.

Modbus-RTU transparent devices can easily replace existing wired ones, and various industry standard sensors/devices can be added to the network.

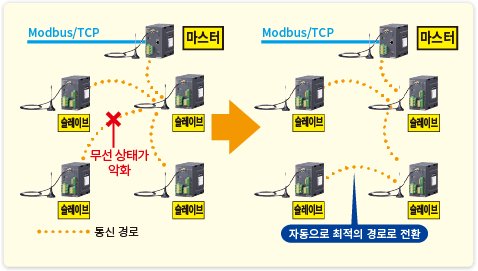

멀티 홉 무선이란?

멀티 홉 무선이란?

멀티 홉 무선이란 복수의 무선 기기 간을 전파로 중계하여 버킷 브리게이드처럼 데이터를 전송하는 통신 방식입니다. 920MHz대 멀티 홉 무선 기기에서는 마스터 1대에 슬레이브를 최대 100대까지 접속할 수 있어, 메시형 네트워크 안에서 슬레이브를 최대 15대까지 중계한 통신이 가능합니다. 그리고 기기 간 통신 거리는 최대 1km이며, 우측 그림과 같이 자동으로 경로를 선택해 전송하므로 장애물에 강하고 신뢰성이 높은 광역 무선 네트워크를 구축할 수 있습니다. 또한 920MHz대 멀티 홉 무선 기기는 920MHz대(922.3~928.1MHz)를 여러 대역으로 분할하여 통신할 수 있으므로, 최대 14채널분의 독립된 마스터/슬레이브 세트를 설치하여 서로 간섭하지 않고 운용할 수 있습니다.

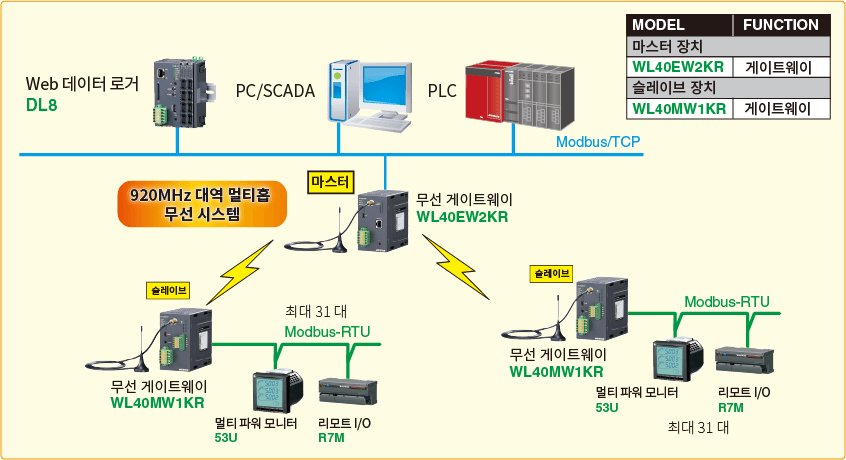

시스템 구성 예

시스템 구성 예

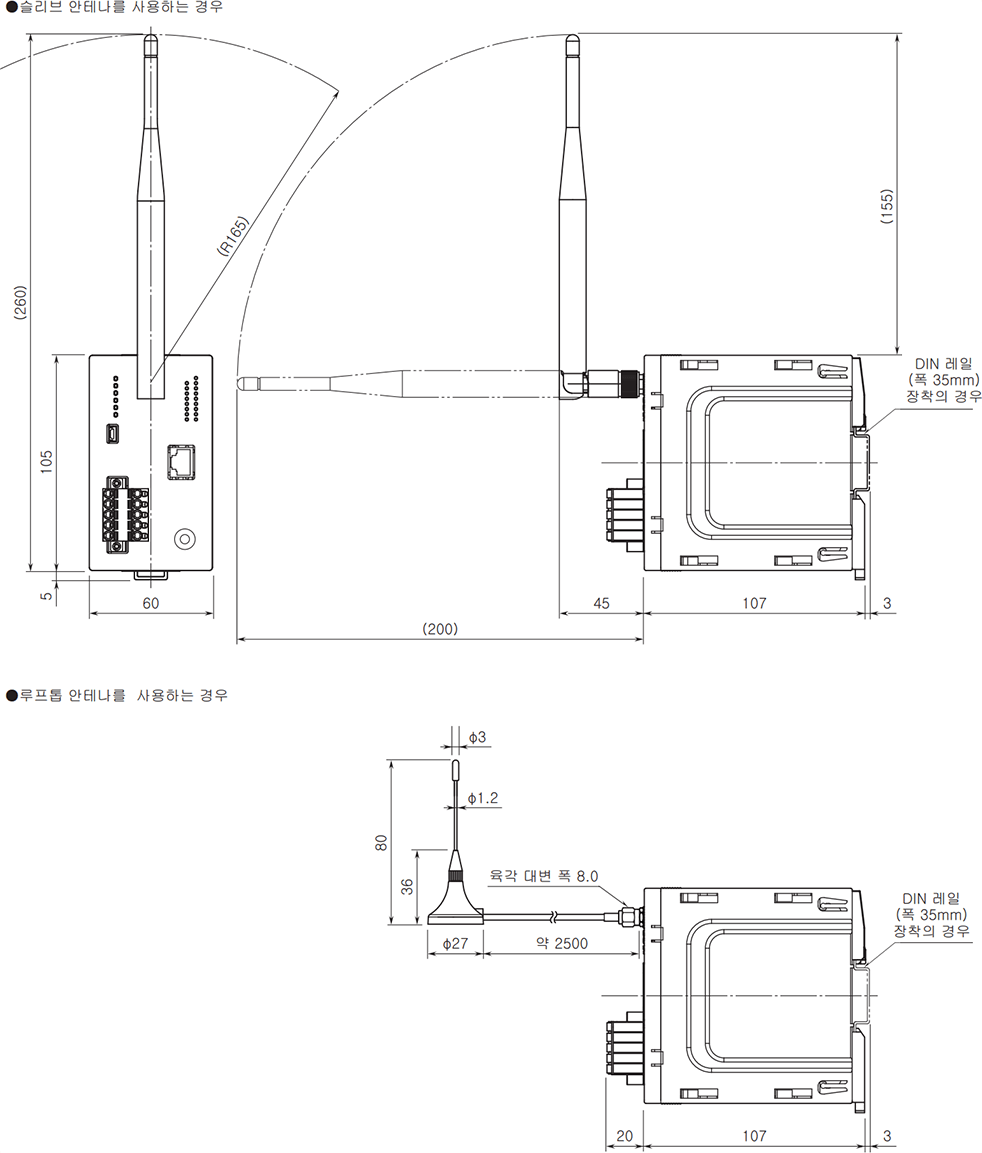

설치 치수도 [단위:mm]
WL40EW2KR 설치 치수도
