슈퍼 슬림 타입 변환기
M6 시리즈
공간 절약·에너지 절약·배선 절약으로 총비용을 줄일 수 있습니다.
·因机型而异
다중 장착 베이스와 전원 카드를 준비
전원 카드와 다중 장착 베이스를 사용하면 전원을 일괄 공급할 수 있어, 배선 작업을 효율적으로 할 수 있습니다.
M6 시리즈

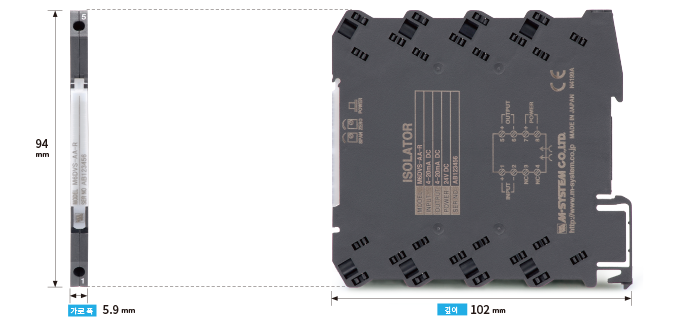

가로 폭이 5.9mm인 슬림형 구조의 변환기와 다중 장착 베이스를 사용하면 간단하게 고밀도 실장이 가능합니다.
접속 단자 별로 3시리즈를 준비했습니다.
슈퍼 슬림 타입 구조
절연과 공급 전원
| 3포트 절연 | ||
내전압 2000V AC 1분간 |
||
교류 전원: 100~240V AC 기종에 따라 사양이 다를 수 있습니다. 상세한 내용은 사양서를 확인해 주십시오. |
||
얇은 두께로 교류 전원에 대응합니다.
· 강화 절연 소재를 채택하여 내압이 뛰어난 트랜스 슬림 타입화에 성공했습니다.
· CE 마킹에 적합합니다.
| 교류 전원 | 100~240V AC 47~66Hz 허용 범위 90~264V AC |
| 절연 저항 | 입력－출력－전원 간 100MΩ 이상/500V DC |
| 내전압 | 입력－출력－전원－대지 간 2000V AC 1분간 |
다중 장착 베이스로 최대 47대의 고밀도 실장이 가능합니다.
· 변환기로 전원을 일괄 공급할 수 있는 다중 장착 베이스입니다.
· 공급 전원은 전원 카드에서 공급되어 최대 47대(설치 베이스 6대 사용)까지 접속할 수 있습니다.
 |
||
제어반의 소형화·제어반의 공간 절약
16대*1 나열해도 9.5cm 이하 소비 전력도 불과 7.2W*2.
*1. M6D, M6S인 경우
*2. 아이솔레이터(M6□YV)인 경우
허용 부하 저항은 여유가 있는 550Ω입니다.
M6 시리즈의 전류 출력은 허용 부하 저항이 550Ω(4~20mA DC일 때)으로 강력 하게 설계되어 있습니다.
수신 저항(250Ω)이 2개 직렬로 접속되어도 여유롭게 출력할 수 있는 슈퍼 슬림 타입 변환기입니다.
스프링식 단자 접속형 M6S 시리즈(가로 폭 5.9mm)
· 나사식 단자대이며, 슈퍼 슬림 타입, 공간 절약을 실현했습니다.
· 자체 결합형 나사 단자 구조입니다.
나사 단자 접속형 M6N 시리즈(가로 폭 7.5mm)
· 나사식 단자대이며, 슈퍼 슬림 타입, 공간 절약을 실현했습니다.
· 자체 결합형 나사 단자 구조입니다.
