少チャネルコンパクト一体形リモートI／O
R7シリーズに「リレー接点出力ユニット」を追加
（株）エム･システム技研 開発部
は じ め に
エム･システム技研では、このたび少チャネルコンパクト一体形リモートI／O R7シリーズに「リレー接点出力ユニット」を追加したので、ここにその特長と主な仕様の要点をご紹介します。
1．概 要
リモートI／O R7シリーズの接点出力としては、従来トランジスタ出力（NPN、PNPの2機種）を準備していましたが、新たにリレー接点出力を追加しました。
これにより、従来は外付けでリレーを設けて制御していた機器についても直接駆動でき、より省スペース化が可能になります。
2．特 長
（1）小 形
従来と同一サイズ（115W×50D×54H（mm））のケースに、リレー接点出力8点を備えています。

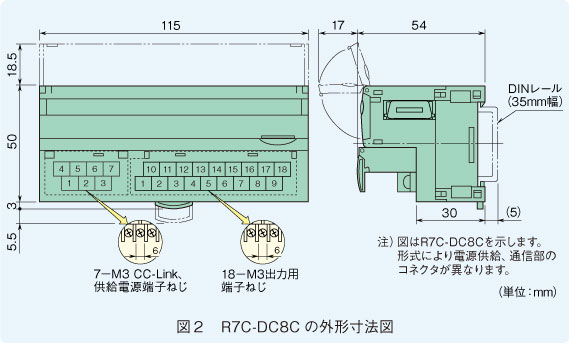

図2にリレー接点出力ユニット（形式：R7C-DC8C）の外形寸法を示します。
（2）接点出力の電流容量
最大負荷電流としては、R7C-DC8C、R7D-DC8C、R7M-DC8Cは2.0 A（AC250V／DC30V）、R7FN-DC8Cは1.0A（AC250V／DC30V）、また最大コモン電流についてもR7C-DC8C、R7D-DC8C、R7M-DC8Cは8A以下（4端子合計）、R7FN-DC8Cは4A以下（4端子合計）を可能にしています（表1）。
（3）2ピース端子台
電源と入出力端子台は2ピース構造で、メンテナンス性に優れています。
（4）4点1コモン
4点1コモンにすることによって、コモンが異なる2系統の出力を可能にしています。
表１ リレー接点出力ユニット
（形式：R7C-DC8C、R7D-DC8C、R7M-DC8C、 R7FN-DC8C）の主な仕様
| 最大負荷電流 | |||||||||
| R7C-DC8C、R7D-DC8C、R7M-DC8C： 2.0 A／1点 |
|||||||||
| R7FN-DC8C：1.0 A／1点 | |||||||||
| 出力点数 | |||||||||
| リレー接点 8点 | |||||||||
| 出力用供給電圧／電流 | |||||||||
| DC24V±10 ％／60mA以上 | |||||||||
| コモン | |||||||||
| 4点 1コモン（4端子） | |||||||||
| 最大コモン電流 | |||||||||
| R7C-DC8C、R7D-DC8C、R7M-DC8C： 8A以下（4端子合計） |
|||||||||
| R7FN-DC8C：4A以下（4端子合計） | |||||||||
| 定格負荷 | |||||||||
|
|||||||||
|
|||||||||
| 最大開閉電圧 | |
| AC250V DC30V | |
| 最大開閉電力 | |
| R7C-DC8C、R7D-DC8C、R7M-DC8C： AC500VA DC60W |
|
| R7FN-DC8C：AC250VA DC30W | |
| 最小適用負荷 | |
| DC24V 5mA | |
| 機械的寿命 | |
| 2000万回（300回／分） 誘導負荷を駆動する場合は接点保護とノイズ消去を行ってください。 |
|
| ON 遅延時間 | |
| 10ms以下 | |
| OFF遅延時間 | |
| 10ms以下 | |
| 動作表示 | |
| ON時点灯（LED） | |
| 最大同時出力点数 | |
| 制限なし（DC24V時） | |
| アイソレーション | |
| 出力−通信−FG−供給電源間 | |
＊1 EC指令適合品として使用する場合は、測定カテゴリとして使用するか、またはAC 125 V以下で使用してください。
3．製品の種類
表２ リレー接点出力ユニットの種類
| 形 式 | 点数 | 通信方式 |
| R7C-DC8C | 8 | CC-Link |
| R7D-DC8C | 8 | DeviceNet |
| R7M-DC8C | 8 | Modbus |
| R7FN-DC8C | 8 | FLEX NETWORK |
FLEX NETWORKは株式会社デジタルの登録商標です。
現在のところ、リレー接点出力ユニットとしては、表2に示す4機種を準備しています。
今後、他の通信システムへの適用製品の開発も迅速に進めます。
4．仕様とブロック図
リレー接点出力ユニットの主な仕様を表1に示します。
また、図3にリレー接点出力ユニット（形式：R7C-DC8C）のブロック図を示します。
5．端子配列と接続例
図4にR7C-DC8Cの端子配列と出力部の接続例を示します。
おわりに
エム･システム技研では、今回ご紹介したリレー接点出力以外にも、対応する通信システムや入出力信号に関する機種の拡充に努めています。また、リモートI／O R7シリーズに限らず、R3シリーズ、R5シリーズ、R6シリーズについても機種の拡充を図っています。
ご意見やご要望などがありましたら、お気軽にエム･システム技研のホットラインまでお寄せくだされば幸いです。
