Products Review
少点数一体形HLS対応リモートI/O
R7F4DHシリーズ
装置制御用オープンフィールドネットワーク「HLS」
HLS（Hi-speed Link System）とは、株式会社ステップテクニカが提唱している「超高速」 「高耐ノイズ」 「長距離」 「省配線」 「定時通信」といった特長をもつオープンフィールドネットワークです（詳しくは下記参照）。「R7F4DHシリーズ」は、このHLSに対応した装置制御用に開発された少点数一体形のリモートI／Oです。
I／Oの種類としては、接点入力16点、接点出力16点、接点入出力各8点を、コモン線処理別に計8機種ご用意しました。
| コード | 入出力の種類 |
| DA16A |
プラスコモン（NPN対応）接点16点入力 |
| DA16B | マイナスコモン（PNP対応）接点16点入力 |
| DC16A | マイナスコモン（NPN対応）トランジスタ16点出力 |
| DC16B | プラスコモン（PNP対応）トランジスタ16点出力 |
| DAC16A | マイナスコモン（PNP対応）接点8点入力 マイナスコモン（NPN対応）トランジスタ8点出力 |
| DAC16B | プラスコモン（NPN対応）接点8点入力 プラスコモン（PNP対応）トランジスタ8点出力 |
| DAC16C | プラスコモン（NPN対応）接点8点入力 マイナスコモン（NPN対応）トランジスタ8点出力 |
| DAC16D | マイナスコモン（PNP対応）接点8点入力 プラスコモン（PNP対応）トランジスタ8点出力 |

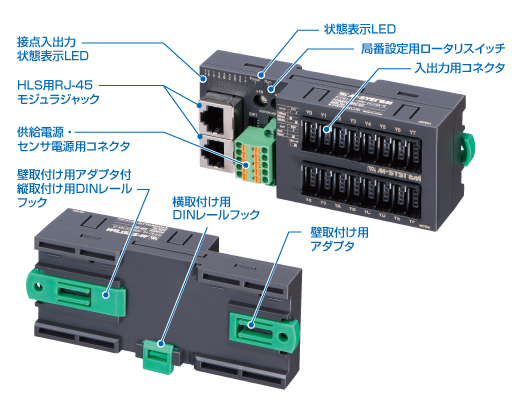

装置に適したI／O接続用コネクタと形状
I／O接続用コネクタとしては、最近国内のＦＡ機器 ・ センサ ・ コネクタの複数メーカーにより規格化された「e-CON」コネクタと、丸端子やねじ止めが不要なスプリング式端子台、そして高い信頼性が求められるMIL規格コネクタなど、装置制御用に適した各種コネクタをご用意しました。また形状・寸法は装置制御盤に収まりやすい形のコンパクトサイズで、さらに取付構造は壁取付けだけでなく、DINレール取付けでも縦方向と横方向に取付けられます。
| 形 式 | 基本価格 |
| e-CONコネクタ R7F4DH-1 |
27,000円 |
| MILコネクタ R7F4DH-2 R7F4DH-3 |
27,000円 27,000円 |
| コネクタ形スプリング式端子台 R7F4DH-4 |
27,000円 |
e-CONコネクタ

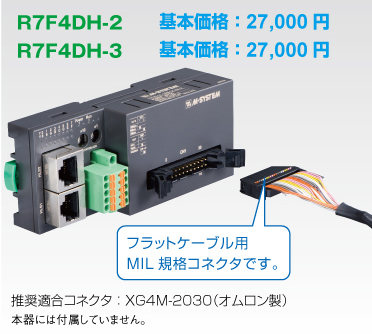

MILコネクタ
コネクタ形スプリング式端子台
共通仕様
| 供給電源 | 24V DC ±10% リップル含有率10%p-p以下 |
| 耐 電 圧 | 1500V AC 1分間（アイソレーション回路間） |
| 絶縁抵抗 | 100MΩ 以上/500V DC |
| 供給電源部接続 | 適合コネクタ：TFMC 1,5 / 5-STF-3,5 （フェニックス・コンタクト製） 本器に付属します。 |
| 使用温度範囲 | −10 ～ ＋55℃ |
| 使用湿度範囲 | 30 ～ 90% RH（結露しないこと） |
| 取 付 | DINレール取付（35mm レール）、壁取付 |
| 通信方式 | 全二重通信または半二重通信 |
| 終端抵抗 | 内蔵（ディップスイッチにて切換え） |
| 通信部接続 | RJ-45モジュラジャック 本器には付属していません。 推奨適合コネクタ TM21P-88P（ヒロセ電機製） |
| 通信ケーブル | ・全二重通信 ZHY262PS（伸光精線工業） ZHT262PS（伸光精線工業） |
| ・半二重通信 ZHY221PS（伸光精線工業） |
外形寸法図（単位：ｍｍ）
HLS（Hi-speed Link System）とは、株式会社ステップテクニカが提唱している超高速・高信頼性オープンフィールドネットワークの名称です。
2種類のIC（"マスタ（センタ）IC"と"スレーブ（サテライト）IC"）が用意されています。1個のマスタICに最大63個のスレーブICを接続可能で、1ms以内に2016点のI/Oが一括制御できる（12Mbps、全二重通信時）という超高速のリモートI/O制御ネットワークです。
1つのスレーブICは、16ビットの信号入力と16ビットの信号出力を利用できます。マスタICは、各スレーブICの入力ポート状態を内部メモリのDi領域へ複写し、また、内部メモリのDo領域のデータを各スレーブICの出力ポートへ個別に複写することで、1つの巨大なメモリ・マップド・リモートI/Oを構成します。
接続には、面倒なコンフィギュレーションは不要で、局番、通信速度、通信方式、終端抵抗を設定するだけで、ネットワークに加えることができます。また、ネットワークが稼働中であっても参入と離脱が可能です。HLSは、半導体製造装置、精密工作機械、射出成型機、コンベア搬送システムなど、FA分野の各種制御装置用オープンフィールドネットワークとして、幅広い業種において採用されています。
■ 応答速度と通信距離
| 応答速度（全二重通信時） | |||
| 12Mbps | 6Mbps | 3Mbps | |
| 4ノード | 60.7μs | 121.4μs | 242.7μs |
| 8ノード | 121.4μs | 242.7μs | 485.4μs |
| 16ノード | 242.7μs | 485.4μs | 970.7μs |
| 32ノード | 485.4μs | 970.7μs | 1.942ms |
| 63ノード | 955.5μs | 1.911ms | 3.822ms |
| 通信距離 | ||
| 12Mbps | 6Mbps | 3Mbps |
| 100m | 200m | 300m |
