FA用高速リモートI/O
R30シリーズ
産業用高速ネットワークの動向
近年、産業用ネットワークは、世界標準のネットワーク規格であるイーサネット(Ethernet)をベースにした、産業用イーサネット(Industrial Ethernet)で接続する動きが広まっています。
「EtherCAT」、「EtherNet/IP」、「Modbus/TCP」、「MECHATROLINK-Ⅲ」、「PROFINET」、「CC-Link IE Field」などがその例で、これら産業用イーサネットは一般的なイーサネットに比べて5~10倍の高速化を図っているといわれています。
FA用高速リモートI/O R30シリーズ
「FA用高速リモートI/O R30シリーズ」は、このような産業用イーサネットに対応したリモートI/Oです。接点信号はもちろん、各種アナログ計測信号も、経済的かつ合理的に、産業用イーサネットを使って伝送できます。

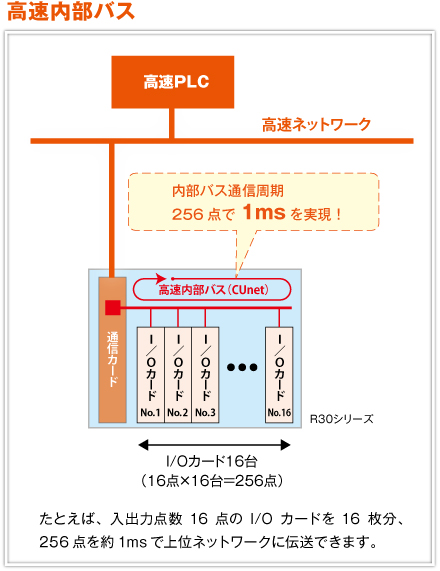

「R30シリーズ」は高速ネットワークに追従するため、リモートI/Oの内部バスの通信速度の大幅な高速化(下図(高速内部バス)参照)と小形化を図りました(リモートI/O R3シリーズに比べ約60倍高速化、約30%体積縮小)。
開発予定のイーサネット用通信カード
「R30シリーズ」としては「EtherCAT」をはじめ、「EtherNet/IP」、「Modbus/TCP」、「MECHATROLINK-Ⅲ」、「PROFINET」、「CC-Link IE Field」などの産業用イーサネット対応通信カードを開発します。
1台のR30で2つの異なる通信ネットワークと通信できます。
「R30シリーズ」は2種類の通信カードを1台のリモートI/Oに設置できます。このため計測信号を2系統のネットワークに伝送したり、ネットワークの2重化を実現できます(通信の2系統化、2重化には専用の取付ベース(開発中)が必要です*3 )。
2つの異なる電源を利用でき、より信頼性の高いシステムを構築できます。
「R30シリーズ」は、電源カードを2台設置し電源カードの故障に備えたり、商用電源とバックアップ電源など、種類の異なる2つの電源カードを設置するなどしてシステムの冗長化を図ることができます(電源の2系統化、2重化には専用の取付ベース(開発中)が必要です*3 )。
着脱が簡単でホットスワップもできるI/Oカード
「R30シリーズ」は入出力カードの取付、取外しがとても簡単で、しかも電源を入れたままスワップ(交換)できます。さらに信号端子台や電源端子台はいずれも配線したまま着脱できます。
FA用高速リモートI/O R30シリーズ機種一覧
品 名 | 形 式 | 基本価格 |
電源カード(24V DC 750mA) | R30PS1-R | 20,000円 |
通信カード(EtherCAT用) | R30NECT1 | 80,000円 |
ベース(I/O × 2スロット用) | R30BS02 | 8,000円 |
ベース(I/O × 16スロット用) | R30BS16 | 29,000円 |
接点入力カード(Di16点、外部入力電源) | R30XN16A | 22,000円 |
接点出力カード(Do16点(NPN)) | R30YN16A | 26,000円 |
接点出力カード(Do16点(PNP)) | R30YN16C | 26,000円 |
直流電圧/電流入力カード(絶縁4点) | R30SV4 | 42,000円 |
直流電圧出力カード(絶縁4点) | R30YV4 | 68,000円 (2014年9月発売予定) |
ユニバーサル*2入力カード(絶縁2点) | R30US2 | お問合せください*3 (2014年9月発売予定) |
ユニバーサル*2入力カード(絶縁4点) | R30US4 | お問合せください*3 (2014年9月発売予定) |
熱電対入力カード(絶縁4点) | R30TS4 | 60,000円 (2014年10月発売予定) |
測温抵抗体入力カード(絶縁4点) | R30RS4 | 56,000円 (2014年10月発売予定) |
直流電流出力カード(絶縁4点) | R30YS4 | 68,000円 (2014年12月発売予定) |
交流電流入力カード(絶縁4点) | R30CT4 | お問合せください*3 (2014年12月発売予定) |
ポテンショメータ入力カード(絶縁4点) | R30MS4 | お問合せください*3 (2014年12月発売予定) |
*2 直流電圧、熱電対、測温抵抗体およびポテンショメータ入力
*3 詳しくはホットラインまでお問合せください。
● 記載内容はお断りせずに変更することがありますのでご了承ください。
