超スロー接点パルス入力用変換器

接点のバウンスに注意

「バウンス」とは、スイッチの動作時に可動部の接点が衝突して跳躍し、短時間にオン／オフを繰り返す現象のことです。リード・スイッチや電磁リレーのように可動部のある接点が動作するときに発生します。なお「チャタリング」という言葉も同様な現象に使われていますが、JISによれば、「チャタリングとは、外部から加えられた衝撃あるいは振動により接点が跳躍する現象」と別の定義になっています。

このような機械的接点信号を変換器に入力する場合、入力回路にバウンス処理対策が施されていないと、1回のパルス信号で複数パルスが入力されたようにカウントしてしまいます。エム･システム技研の変換器では、機械的接点によるパルスの専用入力回路を用意し、形式コードで指定できるように対策をとっています。

パルス入力オフ時の出力予測スローダウン機能

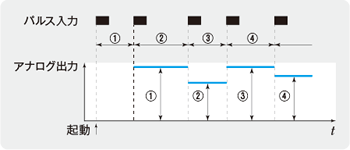

超スローパルス変換器（形式：EPなど）の場合は、パルス間隔が長いため、直近の2個のパルスの間隔をアナログ信号に変換して出力する方式を採用しています。下図の①②・・・は、パルスの入力時間間隔とアナログ出力との対応関係を示します。

たとえば、入力レンジ0～0.1Hzの場合を考えてみます。パルスレートが最も高い0.1Hzのときは、10秒に1回ずつパルスが入力されます。このとき、突然、瞬時流量が“0”になってパルスが来なくなると、このパルス／アナログ変換方式の原理のままでは、アナログ出力信号は下図の①に示すようにレンジ最大の100％のままになります。

この問題を解消するための対策として、上図の②に示すように、引続くパルス入力がない場合、流量が半分になるはずの時間（20秒）が経過すると、アナログ出力をそれまでの半分にして出力します。そして、20秒間待ってパルスが来ないと、さらにアナログ出力をまたその半分にします。この動作を繰り返して、アナログ出力値が10％以下になると、出力を0％にドロップアウトさせます。
