２０００年７月号

フィールドネットワーク対応
マルチアナログ通信ユニット　６１・ＵＮＩＴシリーズ

㈱エム・システム技研　開発部長
　

はじめに

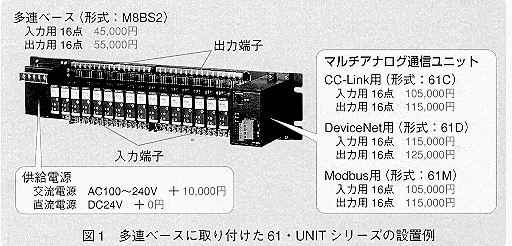

　近年、FA（ファクトリーオートメーション）やPA（プロセスオートメーション）の分野において、各種フィールドネットワークがめざましい勢いで普及しています。今回、ここにご紹介する新製品61・UNITシリーズは、昨年4月に発売開始しご好評をいただいております絶縁2出力形超小形信号変換器ピコマルシリーズを、フィールドネットワークに対応にさせるためのアナログ信号通信ユニットです。図1に多連ベースに取り付けた61・UNITシリーズの設置例を示します。また、61・UNITシリーズの製品名称と形式詳細、またピコマル変換器シリーズと共用できる多連ベースの形式は以下のとおりです。
　（1）フィールドネットワーク対応61・UNITシリーズ
　マルチアナログ通信ユニット（形式：61□（□には各種フィールドバスのコードが入ります。4. 項をご参照ください。））
　（2）フィールドネットワーク対応　多連ベース（形式：M8BS2）

1．６１・ＵＮＩＴシリーズの基本的機能

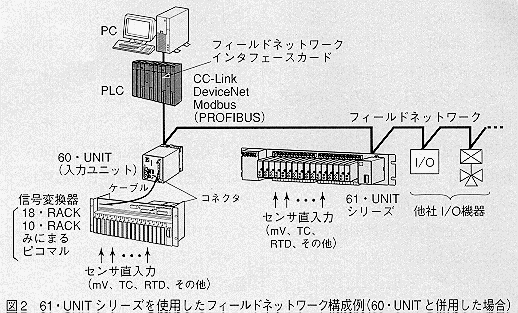

　61・UNITシリーズを用いたフィールドネットワークの構成例を図2に示します。
　61・UNITには入力用と出力用があります。内部には、A／D（入力用）もしくはD／A（出力用）機能およびネットワーク通信機能を備えています。信号変換器からのアナログ信号（1～5V）は、多連ベース（M8BS2）上のプリント配線で接続されます。

2．６０・ＵＮＩＴシリーズについて

　エム・システム技研は、従来から、61・UNITシリーズと同様の機能を持つフィールドネットワーク製品として60・UNITシリーズをご提供してきました。その外形を図3に示します。詳細については、本誌1999年10月号をご参照ください。

３．６１・ＵＮＩＴシリーズの特徴

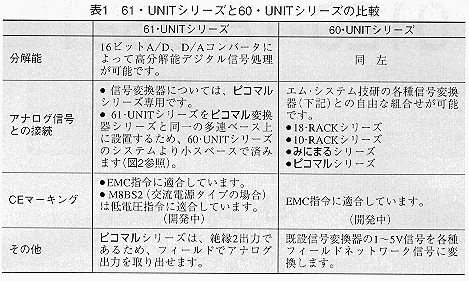

　61・UNITシリーズの特徴を、60・UNITシリーズと比較して説明すれば、表1に示すようになります。用途に応じて、両シリーズをお使いわけいただけると思います。

４．各種フィールドネットワーク

　61・UNITシリーズは各種フィールドネットワークに対応しています。現在開発済みまたは開発中の製品を次に挙げます。
　● 61C：CC-Link（三菱電機）対応
　　開発済み
　● 61D：DeviceNet（ODVA）対応
　　開発済み　
　●61M：Modbus（モディコン）対応　　開発済み
　●61P：PROFIBUS（シーメンス）　　対応　開発中　

５．多連ベースＭ８ＢＳ２の機能

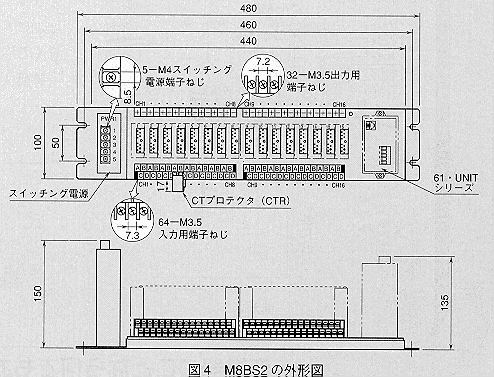

　図4に61・UNITシリーズ用多連取付ベースM8BS2の外形図を示します。また、この多連ベースの機能を以下に説明します。
　（1）61・UNITシリーズと組み合わせて各種フィールドネットワークに適用できます。
　（2）併用する信号変換器はピコマルシリーズであり、各種のセンサ直入力に対応できます。
　（3）ピコマルシリーズは絶縁2出力であるため、1出力はフィールドで使用できます。
　（4）DC電源だけでなく、AC電源（AC100V～240V）にも対応できます。

おわりに

　フィールドネットワークは、省配線、機能分散など、種々の観点から将来ますます普及して行くものと考えられます。エム・システム技研では、今後も国内および海外のフィールドネットワークに対応した各種の変換器やリモートI／Oユニットの開発を続ける予定です。
　フィールドネットワーク時代のアナログ信号処理については、ぜひともエム・システム技研製品に注目し、ご活用ください。　　　■

＊みにまるおよびピコマルはエム・システム　技研の登録商標です。
