2003年3月号

つなげば動く・すぐ使える イージーテレメータ

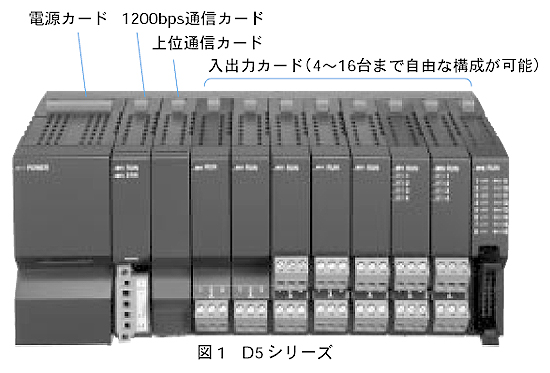

D5シリーズ

(株)エム・システム技研 開発部

は じ め に
 エム・システム技研では、お客様の多種多様なご要望にお応えするため、次ぎに列挙する様々な種類のテレメータ用機器を発売してきました。
 ●DASTシリーズ
 ●DATA・Mシリーズ(形式:DLA、DLS)
 ●DHシリーズ
 ●MsysNetシリーズ(形式:SMDM、SML)
 ●ジャストフィットシリーズ(形式:22LA1、22S1)
 ●小形シリーズ(形式:TMS)
 またこれらの機器を専用回線に接続するモデムについても、50bpsから始まり2400bpsへと、さらに通話が可能なモデムなどへと機種を増やしています。
 しかし、大多数のお客様にご満足いただくには、なお十分といえる状態ではありませんでした。とくに、多種類の入出力を取り扱うテレメータ装置を実現するには、必要以上に規模が大きくなり、無駄が多くなることがありました。
 そのような問題を解決するため、このたび、「D5シリーズ」として組合せ自由形のテレメータ用機器を開発したので、ここにご紹介させていただきます。このD5シリーズは、アナログ入出力では2点単位、接点入出力では4点および16点単位でユニット化していて、自由な組合せによって必要な入出力点数を実現することが可能です。また、調整作業を必要としないため、入出力の追加・変更が容易です。

D5シリーズの特長
 (1)省スペース
 入出力信号の配線については、DINコネクタを用いることにより前面から行うことが可能であり、入出力ユニット4枚(D106.5×W157×H101.6mm)、8枚(D106.5×W231×H101.6mm)、16枚(D106.5×W379×H101.6mm)の密着取付けを実現しています。
 また、入出力がネジ端子台の「D5Tシリーズ」も準備しています。この場合には、取付け高さがH157mmになります。
 (2)自由な組み合わせ

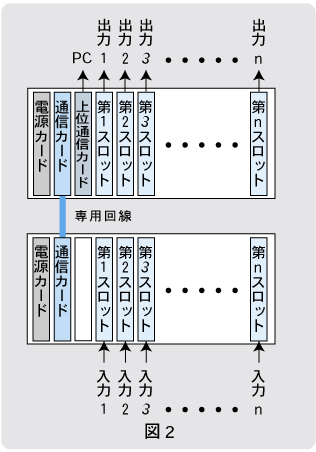

 D5シリーズの入出力対応は、実装したスロット番号(実装位置)によって決まります。たとえば、入力第1スロットに実装された入力ユニットは相手局の出力第1スロットに実装されている出力ユニットに信号を送り、出力します(図2)。ユニットについては、入力、出力を自由に組み合わせることが可能です。相手局の同じスロット番号のユニットとの関係を注意するだけで、あとは自由に配置できます。
 (3)豊富な入出力

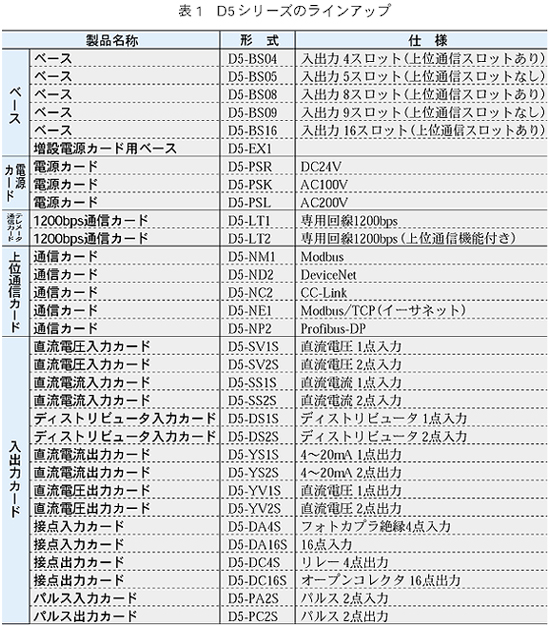

 D5シリーズとしては、チャンネル間を絶縁した直流電圧、直流電流の入出力カード、接点入出力カード、積算パルス入出力カードを準備しています(表1参照)。
 (4)入出力絶縁
 アナログ入出力カードでは、各チャンネル間をすべて絶縁しています。したがって、センサなどを直接接続することが可能です。
 (5)レンジ変更が可能
 直流電圧入力カード(形式:D5-SV)では、ケース側面のディップスイッチの切り替えによって、信号レンジを下記の種類から選択、切り替えできます。
 ●DC-10~+10V
 ●DC-5~+5V
 ●DC 0~10V
 ●DC 0~5V
 ●DC 1~5V
 ●DC -1~+1V
 ●DC 0~1V
 直流電圧出力カード(形式:D5-YV)、直流電流入力カード(形式:D5-SS)でも、同様の方法で信号レンジの切り替えが可能です。
 (6)上位通信機能
 テレメータ通信カード(上位通信機能付き)と上位通信カードを用いれば、入力データをPLCやパソコンなどに容易に送信できます。
 その結果、PLCなどによる信号監視が容易に行えます。
 (7)入出力の追加
 ベースに空きスロットがあれば、入出力カードを実装するだけで信号数の追加ができます。カード追加に際して、設定作業を必要としません。増設などが予測される場合、スロット数の多いベースを準備しておくだけで十分対応できます。すなわち、必要なときに入出力カードを追加するだけで動作します。

お わ り に
 D5シリーズは、無駄のない、小規模から中規模のテレメータシステムの実現を目指しています。必要な入出力を必要な点数だけ自由に組み合わすことが可能であり、点数の追加・変更が容易なテレメータシステムを目指しています。
 しかし、入出力の種類や専用回線に接続するテレメータ通信カードの種類は、現在のところまだ十分ではありません。D5シリーズはテレメータ用機器として第1歩を踏み出したばかりです。今後、その充実を図り、PLCなどとの間での通信機能の強化を実現したいと考えています。ご希望、ご意見などお寄せいただければ幸いです。  ■

MsysNetは、エム・システム技研の登録商標です。
