2003年3月号

ホットライン日記

変換器のことなら何でもお電話ください。すべてのご要望にお応えできます。クレームについても対応します。
ホットラインフリーダイヤル 0120-18-6321


Q 現場にある各種プロセスのアナログ信号や接点信号を、テレメータを使用して中央監視室に伝送することを検討しています。なお、この現場にはガス流量用の積算カウンタがあり、この計器から6桁のBCD信号が出力されています。この信号も含めて対応できるテレメータ装置はありますか。

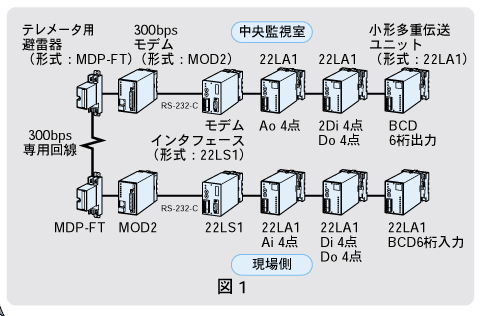

A  ムダがなく、システム構築が容易なテレメータ装置「ジャストフィットテレメータ」をご提案します。この装置は、専用回線の種類に合わせてモデムと避雷器を選定し、SIN-NET用モデムインタフェース(形式:22LS1)と小形多重伝送ユニット(形式22LA1)とを組み合わせることによるコンパクトなテレメータ装置であり、22LA1の機種としては、4点または8点のアナログ、デジタル、パルス入出力のほかに、BCD入出力用のユニットもあります。設定は簡単で、親局と子局のアドレススイッチを合わせるだけです。また拡張性に関しては、リンクアダプタ(形式:DAL3)を組み合わせることにより、最大256台までの増設が可能です。【高久】


Q 工場内の熱処理炉の温度データ10点をパソコンに収集し、その温度が異常値になったとき、工場管理者の携帯電話に異常通報したいのですが、この用途に適した製品はありますか。

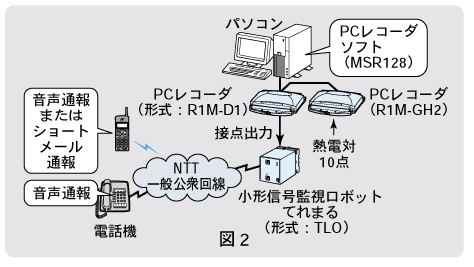

A パソコンを使った記録計である「PCレコーダ」(形式:R1M)と小形信号監視ロボットてれまる(形式:TLO)との組み合わせをご提案します。センサからの信号を、熱電対入力または直流電圧入力16点に対応するR1M-GH2に取り込み、付属するPCレコーダソフト(MSR128)を使ってデータロギングします。また、MSR128のアラーム機能を使用し、異常値になったとき、接点出力ユニット R1M-D1(最大出力点数32点)から警報信号を出力することが可能です。TLOは、この警報接点信号を8点まで入力可能で、あらかじめ設定してある通報先に対してNTT一般公衆回線を経由し、音声またはショートメールにて通報することができます。  【柴田】

てれまるはエム・システム技研の登録商標です。


Q 工場内の数箇所から、製造工程のデータを収集してパソコンで監視したいと考えています。MsysNetデータロガー、MSデータロガーにて可能なことはわかっていますが、通信ケーブルの工事をできるだけ省略したいので、できれば無線で行いたいと思っています。何か良い方法はありませんか。

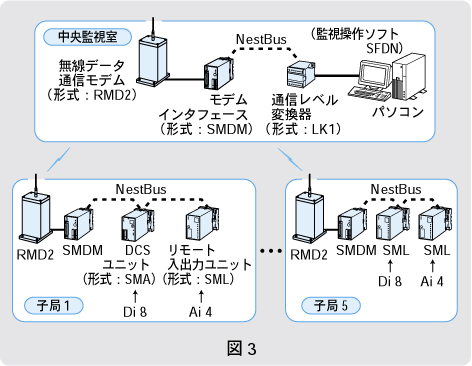

A MsysNet専用無線データ通信モデム(形式:RMD2)注)をご採用ください。周波数は400MHz帯を使用しているため、多少の障害物(壁など)が存在している場合でも安定した長距離通信が可能です。無線の場合、通信品質が工場内のノイズ環境によって左右されますから、事前に通信テスト(有償)を行うことをおすすめします。なお、入出力点数にもよりますが、1:n通信も可能で、たとえば、アナログ入力4点、接点入力8点を各子局から収集する場合は、最大5箇所からデータを収集できます。例としてMsysNetデータロガーの構成を示せば、図3のとおりです。  【野田】

注)RMD2の詳細機能については、本誌2002年8月号の 記事をご参照ください。
MsysNetはエム・システム技研の登録商標です。



Q 半導体製造装置への電源安定供給の目的で、電流値の測定と監視を検討しています。これに伴い、既設分電盤の改造工事が必要ですが、新たにCTトランスを設置するスペースがありません。このような用途に適した交流電流測定器はありませんか。

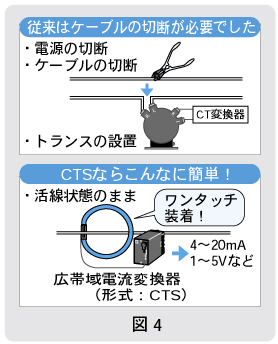

A 広帯域電流変換器(形式:CTS)の使用をおすすめします。CTSには、安定性の高い広帯域クランプ式電流センサ(ロゴスキー方式)が付属しており、このセンサで計測した信号を、コンピュータ入力に適した低リップル統一直流信号に変換します。入力レンジについては、AC0~300AとAC0~3000Aの2種類を用意しています。なお、変換器前面のレンジ切換えスイッチにより、いずれも4段階のレンジ選択が可能です。このCTSを使用することにより、センサ(CTトランス)用スペースを考えることなく、交流大電流を測定することができます。  【井上】
