| Q 0～10mg／l と0～20mg／l

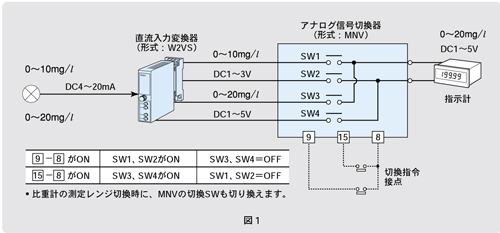

の2種類の測定レンジを切り換えて使える比重計があり、それらの出力を1台の指示計で表示したいと考えています。接点信号を使って入力信号のレンジを切り換え、1台の指示計で表示できるシステムを教えてください。 A 2出力形直流入力変換器（形式：W2VS）とアナログ信号切換器（形式：MNV）の組み合わせにより実現できます。W2VSの第1出力は、0～10mg／l 相当をDC1～3V出力に変換し、第2出力は0～20mg／l をDC1～5V出力に変換します。比重計からの測定レンジ切換信号（接点信号）をMNVの切換指令接点として使うことにより、W2VSの出力を切り換え、1台の指示計で表示させることができます。 【井上】 |
|
||

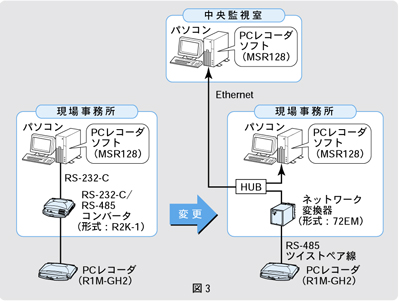

| Q 熱交換器の温度測定を目的として、PCレコーダの熱電対／直流入力16点ユニット（形式：R1M-GH2）を使い、現場事務所にあるPCで監視しています。中央監視室でも、既設のPCレコーダをそのまま利用し、同じデータが見たいのですが、何かよい方法はありませんか。 A ネットワーク変換器（形式：72EM、図2）を用いて、Ethernetで中央監視室のパソコンに接続することにより実現可能です（図3参照）。72EMはModbus-RTU（RS-485）を Modbus ／TCP（Ethernet）に変換する機器で、PCレコーダに添付されている128チャンネルPCレコーダソフト（MSR128）の通信設定をTCP／IPとして、IPアドレスを指定することにより動作します。 【柴田】 |
|
||
|
