滋賀県山東町の上水道設備監視システムに採用されたMsysNet

　山東町は滋賀県の東北部に位置し、日本百名山の一つにも数えられている伊吹山と鈴鹿山系の霊仙山に挟まれた扇状地にひらけた町で、長浜市、関ヶ原町、米原町に隣接しています。町内にある三島池はマガモの自然繁殖の南限地として知られ、また夏の夜には川辺にホタルが乱舞し、町外から多くの人が訪れます。今月は滋賀県山東町役場を訪ね、上水道設備監視システムに採用されたMsysNetについて、上下水道課の丸本 豊 様、施工とエンジニアリングを担当された東レエンジニアリング（株）プラント事業部プラント技術部関西技術室の塚本 寿彦 様、MsysNetのソフト構築を担当された（株）北浜製作所 管理本部 参事 和久 重信 様にお話を伺いました。
　［エム・システム技研、以下エムと略称］設備導入の経緯についてお教えください。
　［丸本］山東町の水道水は伊吹山系の伏流水を水源にしています。この伊吹山は石灰岩で覆われているため、その伏流水には1 lあたり180mgといった高い硬度成分（カルシウムやマグネシウムなど）を含んでいます。このミネラル分の豊富な水は“おいしい水”ではあるものの、洗剤の泡立ちが悪いとか、煮沸するとスケールが溜まってしまうとか、ボイラ給湯設備が早く傷む、あるいは洗浄機能付きトイレに機能障害が出るといった様々な問題をもっているため、生活様式の変化とともに、町民から改善を求める声が目立つようになっていました。
　そこで、この課題に対応するため、軟水化を目指していろいろと試行錯誤、検討を進めてきました。ペレット法という方法によってカルシウムやマグネシウムを除去することを検討しましたが、汲み上げた水をそのまま飲むことができる“おいしい水”に、硬度成分の除去過程で多くの薬品を入れることには少なからぬ抵抗がありました。このほかにも、イオン交換法、石灰による沈殿処理なども検討しました。

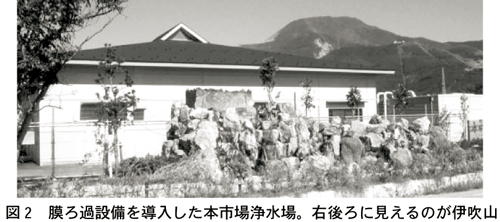

　この検討過程では、導入コスト、維持管理のし易さ、廃棄物を発生しないことを含めた環境への配慮などに留意しました。その結果、東レ（株）製の逆浸透（RO）膜を用いた膜ろ過法によって硬度成分を除去する方法を採用することにし、第1水源のある本市場浄水場に膜ろ過設備を導入しました。検討し始めたころには高かった膜ろ過設備の値段も、その普及とともに安くなり、建設コストは他の方法と変わらないほどになっていました。膜ろ過設備の導入とともに、MsysNetによる遠隔監視システムを導入しました。 　　　［岡］ 監視システムの概要についてお教えください。

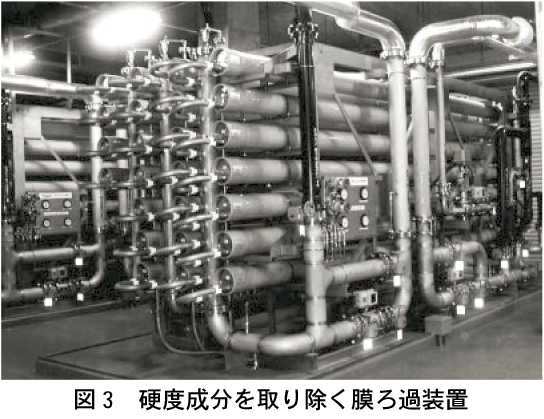

　［塚本］ 東レエンジニアリング（株）でも塩分濃度除去では多くの実績がありましたが、硬水処理対応として1日あたり4,000m³の造水能力を保有する膜ろ過設備としては初めての事例でした。本市場浄水場にある膜ろ過設備で硬度成分をほぼ完全に除去し、池下浄水場へ送水しています。池下浄水場では、本市場浄水場から送られてきた水と第2水源地で汲み上げた硬水とをブレンドし、一番おいしいといわれる硬度に調整して町内へ給水しています。このため、NTTの専用線を使ったテレメータ装置を用いて、池下浄水場と本市場浄水場間で、相互に制御信号を送信しあっています。

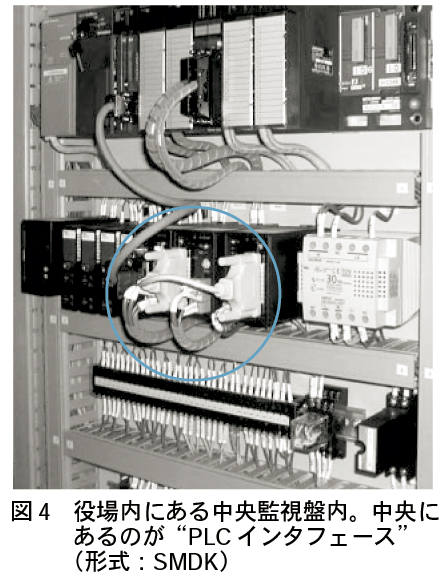

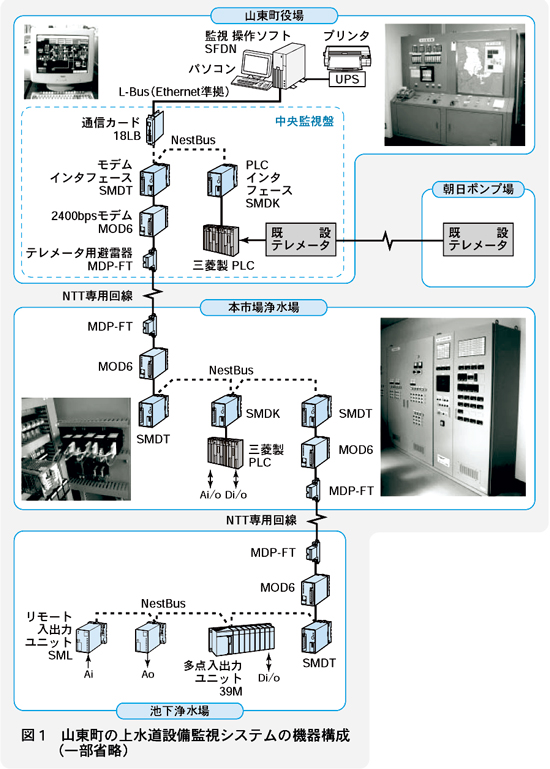

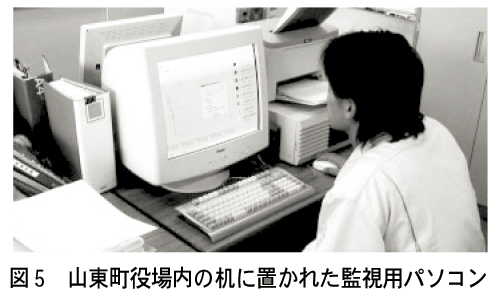

　また、池下浄水場にある設備の監視信号をいったん本市場浄水場へ送り、それに本市場浄水場にある膜ろ過設備などの監視信号を加えて山東町役場にある中央監視盤へ送っています。他の既設設備から中央監視盤に送られてくる信号は、PLCを介してNestBusに取り込み、通信カードでEthernet準拠のL-Bus信号に変換した後、役場内にあるパソコンに監視データとして取り込んでいます（図1参照）。
　［和久］MsysNet製品へのソフト設定と、監視 操作ソフト（形式：SFDN）の画面構築は、北浜製作所が担当しました。
　今回のシステムでは、監視や制御の信号数が多かったうえ、その伝送経路が複雑で、ソフト設定に苦労しましたが、とくに問題なく処理することができました。
　［エム］設備を導入されて、効果はいかがでしたか。
　［丸本］2003年4月から本格運転をしていますが、現在まで順調に稼働しています。町民の方々からは、「洗濯の泡立ちも良くなった」と喜んでいただいています。 　　
　［エム］お忙しいところ、ありがとうございました。■

本システムについての照会先：
　東レエンジニアリング（株）　
　エンジニアリング事業本部　
　プラント事業部 環境営業部 大阪営業課
　課長　中澤　成 様
　〒530-8222
　大阪市北区中之島3丁目3番3号
　TEL．06-6447-5215
　FAX．06-6441-6233

　（株）北浜製作所　
　管理本部 SEグループ
　参事　和久 重信 様
　〒661-0981
　兵庫県尼崎市猪名寺二丁目8番13号
　TEL．06-6491-8121
　FAX．06-6493-1618

＊MsysNetは、エム・システム技研の登録商標です。
