2004年6月号

ホットライン日記

変換器のことなら何でもお電話ください。すべてのご要望にお応えできます。クレームについても対応します。
ホットラインフリーダイヤル 0120-18-6321



Q 現在、形式:M2DYのディストリビュータを盤内に取り付けています。組み合わせ使用する2線式伝送器はこれから入荷する予定であり、まだ手元にありません。この状態でループチェックを行いたいのですが、何かよい方法はありませんか。

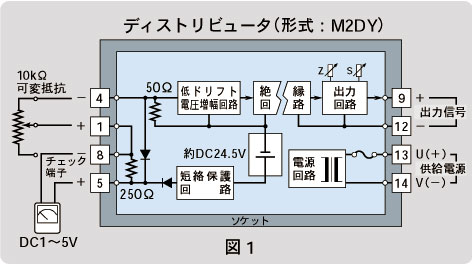

A 入力側に0~10kΩ(許容電力0.5W以上)の可変抵抗器を、2線式伝送器の代わりに接続してチェックする方法があります。詳細な計算は省略しますが、可変抵抗器を接続した場合、入力信号のDC4~20mAは可変抵抗の5825~925Ωに対応し、M2DYの 5 、 8 番のチェック端子での信号DC1~5Vとして正常動作を確認することができます。【井上】


Q 工場内にある排水設備で、1現場あたりアナログ信号2量(流量、水位)についてパネルコンピュータを使ってデータロギングすることを検討しています。現場は4箇所あり、将来的にはすべての現場をイーサネットで接続し、事務所で監視することを計画しています。これを実現するのに適した製品はありませんか。

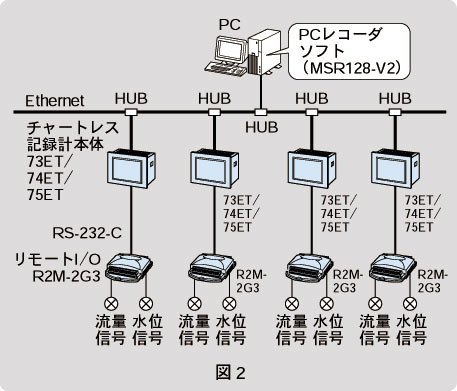

A チャートレス記録計本体(形式:73ET/74ET/75ET)とリモートI/O(形式:R2M-2G3)によって対応できます。流量計、水位計からのアナログ信号(DC1~5V)をR2M-2G3で取り込み、現場盤に設置したチャートレス記録計本体によってデータを収集できます。また、収集したデータはCFカードに保存できます。 なお、将来予定しているイーサネット経由でのデータ収集については、付属のPCレコーダソフト(形式:MSR128-V2)を使用することによって、PCでリアルタイムにデータロギングが行えます。その場合、最大128チャネルまでのデータを処理可能です。【山田】



Q 三相3線式の電力をはじめとして、交流電圧や交流電流などを1つのメータで計測できる電力マルチメータを探しています。なお、防塵対策として、電力マルチメータは密閉ガラス容器の中に設置したいと考えています。このような用途に適した製品はありませんか。

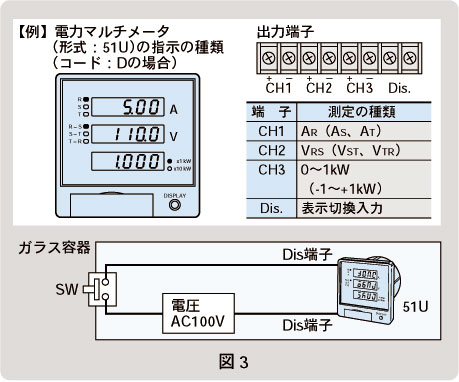

A 3点指示形の電力マルチメータ(形式:51U)をご提案します。51Uは、交流電流または交流電圧の確認を各線電流または各相電圧を切り換えて行うことができ、電力値も測定可能です。また外部操作信号の入力も可能ですから、外部からの信号で切換表示ができます。Dis(表示切換入力)端子に電圧を印加するごとに、三相交流電流であれば、R相→S相→T相と表示が切り替わります。【林】
