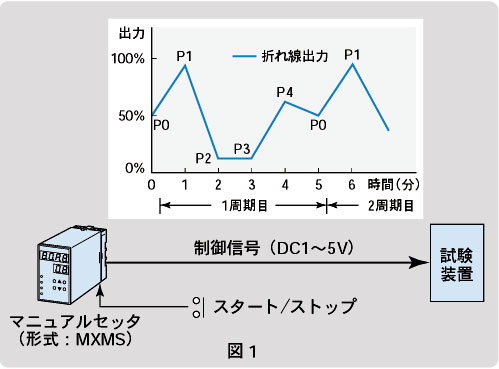

Q ある試験装置用の制御信号として、時間的に変化する電圧信号を得たいのですが、そのような信号を入力する機器はありませんか。なお、出力させたい電圧信号はDC１～5Vで、１分ごとの信号電圧値を設定し、その間は直線的に変化させ、5分を1周期にしたいと思います。 |
|
||

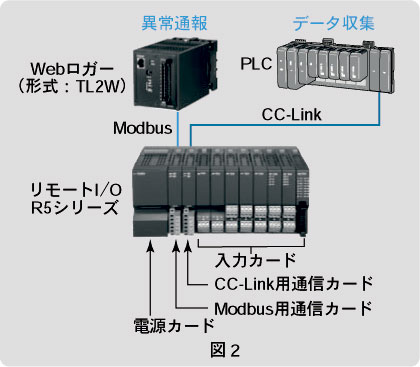

| Q 水処理システムにおける付加機能として、「異常通報とデータ収集」を検討中です。通報システムに入れる信号を三菱電機製PLCで処理したいのですが、何かよい方法はありませんか。 A 異常通報とデータ収集の機能はWebロガー（形式：TL2W）によって実現できます。TL2Wへの信号入力はリモート I／O R5シリーズを介して行い、その間の通信にはModbus用通信カード（形式：R5-NM1）を使用します。また、リモートI／OとPLCとの間の通信には、CC-Link用通信カード（形式：R5-NC1またはNC2）を使います。なお、入力カードには2重化対応を指定してください。DeviceNet用通信カード（形式：R5-ND1またはND2）を使用すればオムロン製PLCにも対応できます。また、リモートI／O R3シリーズを使った場合にも同様の対応が可能です。TL2シリーズについては本誌2002年11、12月号、2003年3月号、2004年6月号の記事をご参照ください。なお、TL2シリーズの機能については、その後も継続的に改良を行っています。【野田】 |
|
||

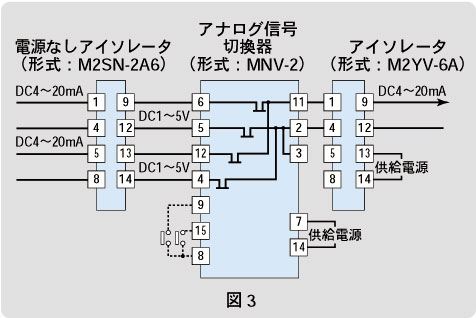

| Q 2系統のDC4～20mA信号を切り替えて使いたいのですが、この目的に適した製品はないでしょうか。 A アナログ信号切換器（形式：MNV）がありますが、MNVは直流電圧信号切り替え用です。電圧用に限定している理由は、電流信号でお使いいただくと、選択されない側のループが「OPEN」状態になり、入力側のループに対して影響があるためです。電流ループの切換器としてお使いいただくのであれば、図3に示すように、電源なしアイソレータ（形式：M2SN）によって電圧信号DC1～5Vに変換した後、MNVを使って切り替える構成をおすすめします。 【雑賀】 |
 |
||
|
