71VR1 –紧凑型无纸记录仪
71VR1 - Compact Paperless Recorder
- 1/4 DIN 尺寸 (96 x 96 mm) 面板安装紧凑型记录仪
- 3.5 英寸TFT 彩色LCD 显示屏
- 最大存储、显示和更改模拟和离散输入各8点
- 报警触发最大可非配8点离散输出
- 在内置终端直接现场输入，通过Modbus RTU的远程输入可选
- 可通过前端IR端口将数据转发至PC
 |
 |

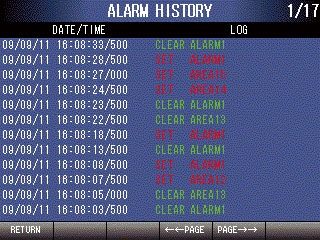

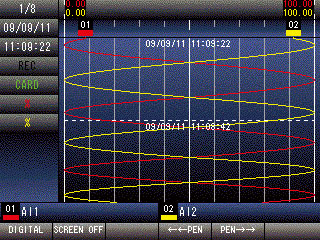

| 趋势图 | 报警记录 |
|---|
| 功能 | 型号 |
|---|---|
| Di x 2，Do x 2 和 Modbus | 71VR1-E001 |
| Di x 2，Do x 2 和 Modbus + DC mA/V 输入 x 2 |
71VR1-E101 |
| Di x 2，Do x 2 和 Modbus + DC mA/V 输入 x 2 + 通用输入 x 3 |
71VR1-E501 |
本公司型号 71VR1是一种大小为1/4 DIN (96 x 96 mm 面板开口)的紧凑型无纸记录仪，能够存储并显示最大8点离散输入和模拟输入。3.5英寸TFT彩色LCD显示屏能够立刻在趋势图或数字/光柱显示器上显示两个笔通道。

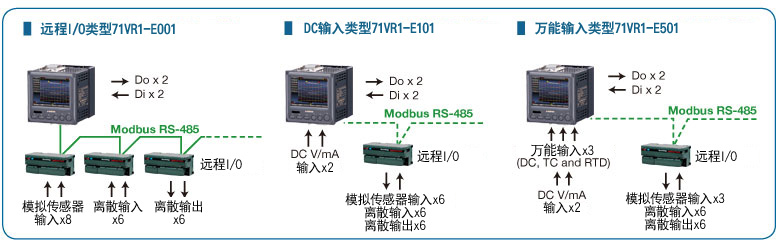

现场信号可连接至本地终端，并通过Modbus RTU I/O装置远程进行查询。根据本地输入的不同可选择三种型号。
数据采样率根据本地和远程输入类型和数量介于100 msec.和10秒之间。除了人工和连续记录模式，可选择模拟/离散信号值/状态组合的AND/OR功能触发的有条件记录。这样，用户能够记录数据的必要部分以存储在存储器区域。
每个模拟输入信号单独设定4个报警门槛值。除了内置DO终端，可在远程输出设备上映射出最大8点离散输出信号，对外部给出警示。在报警记录文件中可记录多达200条报警事件。
数据存储在记录仪后侧的存储卡中，并能转移到PC中，并通过前部IrDA端口转换为CSV格式文件。
由于面部尺寸小并且面板后部的深度仅需10 cm，71VR1能够安装到控制面板上，并嵌入到工业和商业机械中。设想71VR1安装在波峰焊接机器上。单个装置能监控并记录焊接温度、传输速度、机器的启动/停止、电流损耗及其报警记录。
IP65前部面板也适用于有水溅出的地方。
