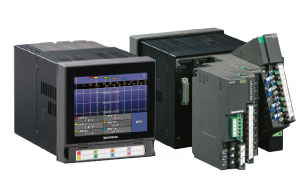

73VR3100 - 带可选择的嵌入式I/O的无纸记录仪
73VR3100 - Paperless Recorder with selectable built-in I/O
可选的输入模块
使用R3系列模块，具有灵活的I/O性能
与各种开放式网络相兼容
- 多达4个R3系列I/O模块供选择 (最多 64 输入)
- 通过使用网络模块更换R3系列的其中一个I/O模块，73VR3100能直接通过Modbus，Ethernet (Modbus/TCP)，DeviceNet，PROFIBUS-DP，CC-Link，LONWORKS，T-Link 和 FL-net与主要PLC直接进行通讯
- 8个模拟输入和8个离散输入组合具有20 msec.存储率
- 通过以太网在PC记录仪软件实时显示趋势和记录信息

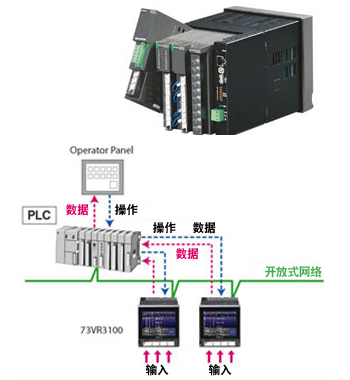

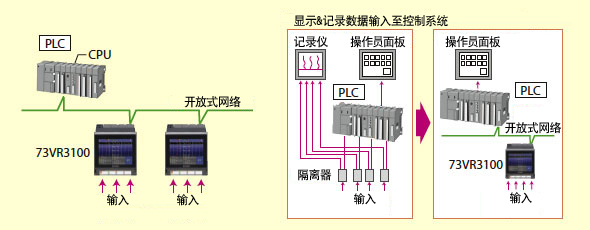

使用具有本地显示和记录功能的73VR3100 作为远程I/O安装在开放式网络模块中。
PLC的直接操作和配置
- PLC主机能通过内置网关模块控制73VR3100来启动/停止记录，进入评论并设置显示。＊1
- PLC发送的数据能显示并记录。 ＊2
＊1. 在“远程”模式下，73VR3100上的本地控制被锁定。
＊2. 不可选择20 msec.的存储率。
网关界面模块 ＊3
| 网络 | 模块 | 功能 |
|---|---|---|
| CC-Link | R3-GC1 | Ver.2.00 |
| DeviceNet | R3-GD1 | Analog 64ch |
| Modbus / TCP | R3-GE1 | Ethernet |
| Modbus | R3-GM1 | RS-485 |
| FL-net | R3-GE1 | OPCN-2 |
＊3. 网关模块的数量根据其设定而异。
| 规格 | ||
|---|---|---|
| 输入通道数 | 4 - 64 | |
| 功能笔点 | 16，64 | |
| 存储率 (高速模式) | 20 毫秒，100 毫秒 | |
| 存储率 (一般模式) | 500 毫秒，1，2，5，10 秒，1 分钟，10 分钟 | |
| 输入类型 | R3系列 I/O 模块 (DC 电压，DC 电流，热电偶，RTD，AC 电压，AC电流，编码器，总加脉冲，Di/o) | |
| 触发输入 | 最大 64 (取决于输入模块类型) | |
| 报警/运行输出 | 最大 32 (取决于输入模块类型) | |
| 重量 | 2.3 kg (5.1 lbs) 不含 I/O 模块 | |
| 显示 | 显示设备 | 5.5-英寸TFT LCD |
| 显示色 | 256 | |
| 分辨率 | 320 x 240像素 | |
| 以太网 | 10BASE-T / 100BASE-TX自动切换; 符合 IEEE802 (10BASE-T) 或 IEEE802.3 (100BASE-TX) |
|
| 保护等级 | IP65 (当单个装置按照指定面板开口装入时，用于带密封盖的前部面板) |
|
