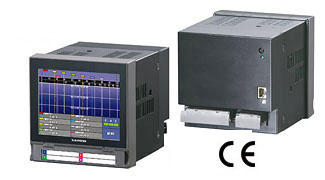

73VR2100 - 带嵌入式I/O的无纸记录仪
73VR2100 - Paperless Recorder with built-in I/O
嵌入式通用输入模块
通用输入 – DC，热电偶，RTD
- 每通道具有独立的输入类型和范围
- 100 msec.，存储率达6点
- 2，4，6，8，10 或 12点
- 通过以太网在PC记录仪软件实时显示趋势和记录信息

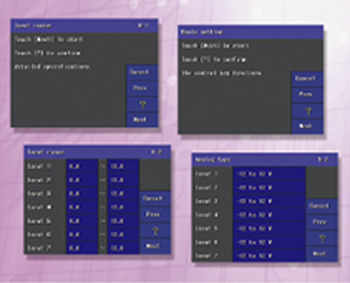

| 快速安装 |
|---|
“帮助”菜单便于用户安装和使用。  |
| 输入类型 | |
|---|---|
| DC 电压 | 输入电阻： 最小900 kΩ (除了电压为设定范围±12 V，±6 V 或 ±3 V 以及电压超过 ±1.3 V 的情况.) |
| 输入范围： ±60 mV，±125 mV，±250 mV， ±500 mV，±1000 mV，±3 V，±6 V，±12 V | |
| DC 电流 | 4～20 mA，使用可选的REM3-250电阻器模块 |
| 热电偶 | 输入范围： (PR)，K (CA)，E (CRC)，F (IC)，T (CC)，B (RH)，R，S，C (WRe 5-26)，N，U，L，P (Platinel II) |
| 熔断感应： • Upscale: ≤130nA • Downscale: ≤220nA • 无熔断: ≤10nA |
|
| RTD (3-线) | 输入范围： Pt 100 (JIS '89)，Pt 100 (JIS '97，IEC)，Pt 200，Pt 300，Pt 400，Pt 500，Pt 1000，Pt 50Ω (JIS '81)，JPt 100 (JIS '89)，Ni 100，Ni 120，Ni 508.4Ω，Ni-Fe 604，Cu 10 @25°C |
| 熔断感应： • Upscale 或 Downscale: ≤130nA |
|
| 允许的导线电阻： 每根线 20Ω | |
| 规格 | ||
|---|---|---|
| 输入通道数 | 2，4，6，8，10 或 12 | |
| 功能笔点 | 12 | |
| 存储率 (高速模式) | 100 毫秒 | |
| 存储率 (一般模式) | 500 毫秒，1，2，5，10 秒，1 分钟，10 分钟 | |
| 输入类型 | 通用输入 (DC mV 和电压，热电偶，3线 RTD) | |
| 触发输入 | 干接触x 1 | |
| 报警/运行输出 | 继电接触 x 1 | |
| 重量 | 2.4 kg (5.3 lbs) | |
| 显示 | 显示设备 | 5.5-英寸 TFT LCD |
| 显示色 | 256 | |
| 分辨率 | 320 x 240 像素 | |
| 以太网 | 10BASE-T / 100BASE-TX自动切换; 符合 IEEE802 (10BASE-T) 或 IEEE802.3 (100BASE-TX) |
|
| 保护等级 | IP65 (当单个装置按照指定面板开口装入时，用于带密封盖的前部面板) |
|
