2000年1月号

ネットワーク計装部品MsysNetシステム
MsysNetニュース
No.54

本文の内容に関してご質問やご要求がありましたら、MsysNet専用フリーダイヤル 0120-18-1291 にて担当の野田までお気軽にお申し付けください。
製 品 情 報
 ●新しいタイプのPLCインタフェース
 本誌10月号でもご紹介しましたが、MsysNet製品の中でもとくにご評価いただいているPLCインタフェースの新しいタイプを、今秋のINTERMACとシステムコントロールフェアで発表しました。MsysNetのBusであるNestBusとPLCの間でのデータのやりとりをつかさどるPLCインタフェース(形式:SMDLまたはSMDK)は、異なるメーカーのPLC間のインタフェースおよびパソコンとPLCの間のインタフェースとして、すでに数多くご使用いただいています。しかしながら、SMDL、SMDKは、PLCとの接続がRS-232-Cケーブル(通 信速度:4800bps)で行われており、データ転送速度の点で、とくにパソコンからの出力をPLCに出す場合などに、ユーザーの皆様のご要求に応えられない場合もありました。また、信号点数の問題では、SMDLはアナログ32点までであり、SMDKでのアナログ192点までの拡張も一部メーカー製のPLCに限り対応していました。接点入出力点数についても、512点では不足という声が聞かれます。 今回販売開始したPLCインタフェースは下記の2つのタイプで、上記の問題を解決しています。
●L-Bus用インタフェース

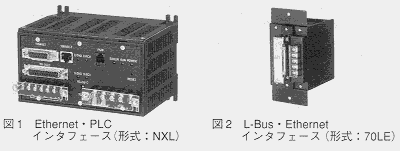

 Ethernet・PLCインタフェース(形式:NXL、図1参照) 通信点数:Di/o 2048点 もしくは Ai/o 128点 対PLC通信速度:19.2kbps(RS-232-CもしくはRS-422) 対応PLCメーカー:三菱、オムロン、その他
●L-Bus・Ethernetゲートウェイ

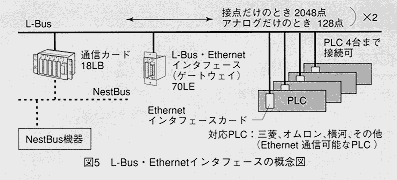

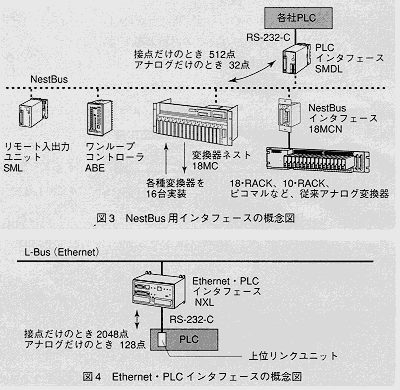

 L-Bus・Ethernetインタフェース(形式:70LE、図2参照) 通信点数:PLC 1台あたり、Di/o 2048点 もしくは Ai/o 128点 通信対象PLC:同一Bus上で最大4台まで 対PLC通 信速度:10Mbps(10BASE-T/10BASE5通信) 対応PLCメーカー:三菱、オムロン、横河、その他 これらの製品はMsysNetのL-Busと直接インタフェースすることにより、速度と点数の問題を解消しています。MsysNetがもつもう一つのBus、M-Busでは、従来のSMDLまたはSMDKを使用することになります。 図3に、NestBus用インタフェースの概念図を示します。 図4に、Ethernet・PLCインタフェースの概念図を示します。 図5に、L-Bus・Ethernetインタフェースの概念図を示します。

エムシスネットクラブ新メンバーのご紹介

 新たに入会されたメンバー会社を表1に示します。

エムシスネットクラブメンバー紹介
●エムシスネットクラブメンバー
 隔測計装 株式会社
 技術開発部 開発課 西野 和彦 様
 〒815-0074 福岡県福岡市南区寺塚 1丁目28-5
 TEL:092-551-1217(代表) 092-551-6632(直通)
 FAX:092-551-6662(直通)
 創 立:昭和32年9月1日
 設 立:昭和46年10月1日
 代表取締役:西塔 正典

 隔測計装(株)は、昭和32年の創業以来、上下水道、し尿処理を中心とする電気計装設備、電気設備の専門業者として邁進して参りました。この間、九州一円および中国地方の各地方自治体をお客様として、プラント工事をシステムで見つめ、設計施工、メンテナンスの領域に少なからぬ 足跡を残してきたと自負しています。
 また、温湿度計等のセンサ技術や超音波技術を駆使し、日本のトップメーカーをお客様とする生産ライン構築にも数多くの実績を残しています。
 このような状況のもと、コンピュータ制御技術の必要性を痛感したため、新たに技術開発部を設置し、計装、計測、産業技術との融合を図るべく努力を重ねて参りました。
 幸いにもこの努力が実を結び、多くのお客様のご協力を得て、より高度なシステムづくりを具現化しています。
 さらに、隔測計装(株)は1999年10月に品質管理及び品質保証に関する国際規格であるISO9001の認証を取得しました。国際的なものさしで企業が評価される中、世界でも通 用する信頼性および安全性の高い技術を社会に提供できる企業であることが証明されたことになります。今後も、健全な社業を通 し、社会に貢献できる企業を目指して歩んで参ります。

*MsysNet、テレカプラはエム・システム技研の登録商標です。

【(株)エム・システム技研 営業技術部】
