DeviceNet用避雷器
| |||||||||||||
| ㈱エム・システム技研 開発部 | |||||||||||||

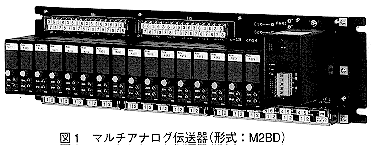

DeviceNetのネットワーク仕様はオープン化されているため、異なるメーカーの機器間での通信が容易に行え、その高速性やコストパフォーマンスの高さなどがユーザーに受け入れられ、非常な勢いで普及しつつあります。 エム・システム技研でも、温度、圧力、流量などのアナログ信号をDeviceNetに簡単に接続できるマルチアナログ伝送器（形式：M2BD、図1参照）を発売し、ご好評をいただいています。 さて、エム・システム技研は、このたびDeviceNet用避雷器（形式：MD-DNM、MD-DNS、図2参照）を発売することになりましたので、その特長、使い方などについて、ここにご紹介します。

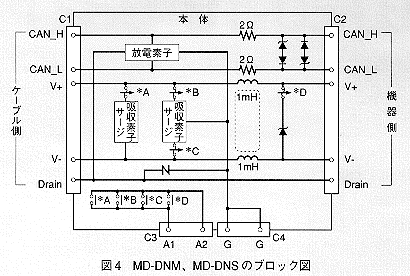

●1台で、通信ラインの信号回路と電源回路の両方を保護します。 ●サージ吸収素子の異常によるヒューズ切れを表示するとともに、接点信号として出力します。

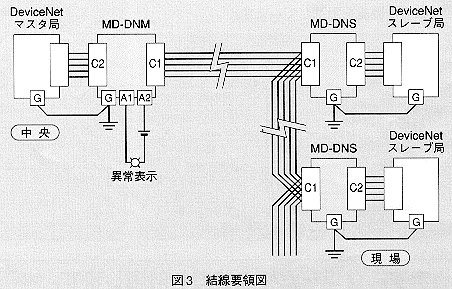

中央側（マスタ側）のパソコンまたはPLCの保護用には、DeviceNet用避雷器（形式：MD-DNM）を使用します。すなわち、マスタ側のDeviceNet機器からスレーブ側に対して直流電源8Aが供給されるため、電流容量の大きいMD-DNMを使います。また、現場側（スレーブ側）のDeviceNet機器、たとえばマルチアナログ伝送器（形式：M2BD）の保護用にはMD-DNSを使用します。

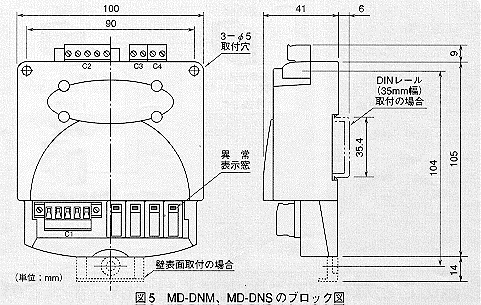

MD-DNS（スレーブ用） ●機器仕様 構 造：平形ボックス構造 接続方式：コネクタ形端子台 ハウジング材質：難燃性黒色樹脂 警報接点：ヒューズ断時ON ●定格負荷：DC30V 0.5A 異常表示：ヒューズ断時に異常表示窓にて白色で表示 ●設置仕様 使用温度範囲：－5～55℃ 使用湿度範囲：30～90％RH（結露しないこと） 取 付：壁またはDINレール取付 寸 法：W100×H105×D40（mm） 重 量：約400g ●性 能 放電開始電圧 ●通信ライン 線 間：±5Vmin 線－接地間：±500Vmax ●電源ライン 線 間：30Vmin 線－接地間：±500Vmax 制 限 電 圧 ●通信ライン 線 間：±10Vmax 線－接地間 ： ±650Vmax ●電源ライン 線 間：40Vmax 線－接地間：650Vmax 応答時間：0.1μs以下 放電耐量：5000A 最大負荷電流 ●通信ライン：100mA ●電源ライン：8A（MD-DNM）、1A（MD-DNS） 内部直列抵抗 ●通信ライン：2Ω×2 ●電源ライン：0.1Ω以下 （インダクタンス1mH） 漏れ電流 ●通信ライン：0.3mA以下、±5Vにて ●電源ライン：50μA以下、30Vにて ●線－接地間 ：20μA以下、±140Vにて 最大線間電圧 ●通信ライン：±5V ●電源ライン：±30V
ご質問などがございましたら、エム・システム技研ホットラインまでご連絡ください。 ■ |
| ||||||||||||
|
|||||||||||||
