| ２００１年２月号 | |||
ホットライン日記 | |||
| 変換器のことなら何でもお電話ください。すべてのご要望にお応えできます。クレームについても対応します。 ホットラインフリーダイヤル ０１２０－１８－６３２１ | |||
| Q 1500Aの交流大電流をコンピュータで監視するため、4～20mAの計装用統一信号に変換したいのですが、計器用変成器CTを設置するスペースがありません。何か良い方法はありませんか。 A 設置スペースをほとんど必要としないロゴスキーコイル電流センサを使用する、エム・システム技研の広帯域電流変換器（形式・CTS）を採用されると良いでしょう。この電流センサには設置場所の制約がなく、かつ設置に当たって電線切断などの工事の必要もなく、設置（着脱）が極めて容易です。 詳細については、本誌2000年4月号の「CT変換器」の記事をご参照ください。 |
| ||

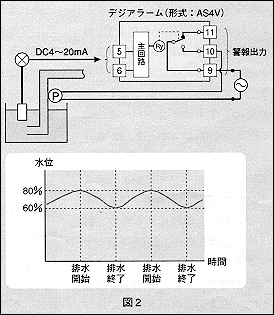

| Q 排水ポンプの運転・停止による、タンク内水位のON／OFF制御を計画しています。水位計からのDC4～20mA信号により、警報設定器を介してポンプを駆動すれば良いかと思いますが、ハンチングを起こす懸念があります。たとえば、運転開始の上限を80％とし、この点でポンプを起動して排水を始め、60％までは運転状態を維持させるような方法はないですか。 A エム・システム技研のデジタル設定形警報器デジアラーム（形式：AS4V）を使用されるのが良いでしょう。これは最大4点の警報（制御）用接点信号を出力することができ、各警報点には任意のヒステリシスを設定することが可能です。ご質問の場合、警報上限を80％、ヒステリシスを20％とすることで、水位が80％に達すると警報が働き、60％になるまで警報動作を保持します。 ＊デジアラームは、エム・システム技研の登録商標です。 |
| ||
| Q SSRを使って、ヒータをON／OFFすることによる温度制御を検討しています。既設の調節計からDC4～20mAの制御出力
が得られますが、それが4mAのときはOFF、12mAのときはON／OFFを50％で繰り返し、20mAのときはONに変換するような製品はありませんか。 A デューティパルス出力変換器（形式：MTD）を用意しています。MTDは、入力に対応して出力のデューティ比が0～100％の範囲で変化します。出力はSSR駆動用で、ONのとき24V、最大電流は50mAです。 |
| ||

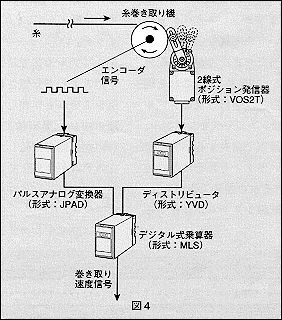

| Ｑ こちらは紡績工場です。糸巻き取り機の巻き取り速度制御を行うことを検討中です。素材ごとに、巻き取り張力を決められた 一定値に保つ必要があるため、巻き取りの厚さに関わらず、巻き取り速度（線速度）を一定に制御する必要があります。現在は、巻き取り軸の回転速度をエンコーダを使って検出し、パルスアナログ変換器（形式：JPAD）により回転速度信号を得ています。しかし、これは巻き取り速度（線速度）に比例しません。巻き取りの厚さを2線式ポジション発信器（形式：VOS2T）などで検出し、巻き取り速度に比例した信号を得る方法はないですか。。 Ａ 巻き取り軸の回転速度と巻き取りの厚さを乗算した結果が、巻き取り線速度になります。JPADの出力とディストリビュータ（形式：YVD）を経由したVOS2Tの出力をデジタル式乗算器（形式：MLS）に入力することにより、出力として巻き取り線速度を得ることができます。。 |
| ||
|
|||
