ホットライン日記 | |||
| 変換器のことなら何でもお電話ください。すべてのご要望にお応えできます。クレームについても対応します。 ホットラインフリーダイヤル ０１２０－１８－６３２１ | |||

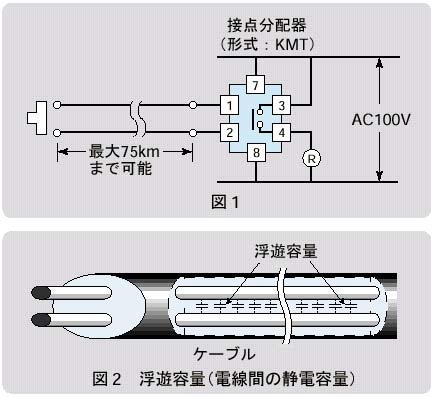

| Q リレーON／OFF用交流電源入切スイッチを遠方に設置したところ、リレーがONのままの状態になってしまいました。ケーブルの浮遊容量 注）が原因と考えられますが、問題を解決する方法はないですか。 A 対策として、接点分配器（形式：KMT）の採用をお奨めします。KMTの本来の用途は、1つの接点入力を2つの絶縁された接点出力に分配することです。この場合は、入力回路が直流動作であって、浮遊容量の影響を受けないことが前提になっているわけです。なお、許容される導線抵抗は往復で3kΩ以内であり、計装関係で通常使われている電線（2スケア線）の場合、1kmあたりの抵抗は約20Ωですから、スイッチを最大75km離れたところに配置できます。 注）浮遊容量について：2本のケーブルの電線間には浮遊容量 （図2参照）があります。ケーブルを延ばすと、この容量が増大し、電線間の交流抵抗（インピーダンス）が減少するため、スイッチをOFFにしているにもかかわらず、リレーがONになると考えられます。 |
| ||

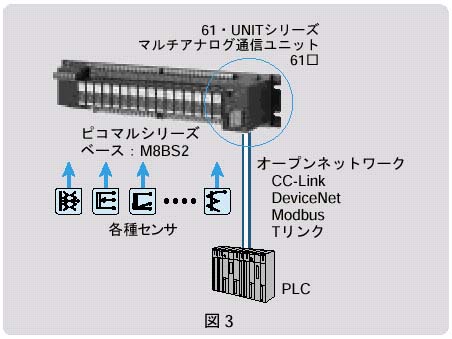

| Q こちらは化学工場です。シーケンサ（MELSEC）を用い、現場の熱電対、測温抵抗体などのセンサ信号をCC-Linkを介して監視室に集めることを検討しています。以前、マルチアナログ伝送器（形式：M2BC）とみにまるシリーズを採用したことがありますが、この設備の場合、みにまるの直流信号を指示計などに直接供給できません。また今回の計画では、調節計のPV値用としてDC4～20mAが必要です。何か良い方法はないですか。 A 絶縁2出力超小形信号変換器ピコマルシリーズとマルチアナログ通信ユニット（形式：61C）の組 合せで対応できます。多連ベース（形式：M8BS2）に登載した変換器（形式：M8TSなど）は、絶縁2出力です。第1出力は61Cの入力に使用し、第2出力はM8BS2の端子台からDC4～20mA、DC1～5Vなどの直流信号として得ることができます。ピコマルシリーズには、直流入力、ディストリビュータをはじめ、各種センサ入力用を用意してしています。また、マルチアナログ通信ユニットとしては、61C（CC-Link）以外に61D（DeviceNet）、61T（Tリンク）、61M（Modbus）も用意しており、各種のオープンネットワークに対応できます。 ＊みにまる、ピコマルはエム・システム技研の登録商標です。 |
| ||

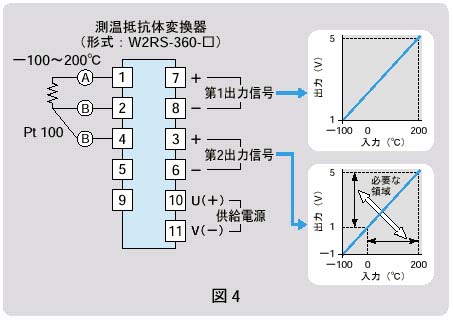

| Q 測温抵抗体（Pt100）入力で、2出力が必要です。第1出力は温度レンジ－100～＋200℃に対して、また第2出力は温度レンジ0～200℃に対してともにDC1～5Vの出力を希望しています。本来なら測温抵抗体変換器を2台使えば良いのですが、設置スペースが足りません。何か良い方法はありませんか。 A 絶縁2出力小形信号変換器みにまるW2シリーズの測温抵抗体変換器（形式：W2RS-360-□）をご使用ください。ただし、入力レンジは1種類しか指定できないため、－100～＋200℃と指定します。そして、第2出力のレンジをDC－1～＋5Vと指定すれば、1～5Vが0～200℃に対応することになります。 |
| ||
|
|||
