2002年5月号

各種ロードセル変換器

(株)エム・システム技研 開発部

は じ め に
 今回は、様々な用途で使われる歪みゲージの信号を計装信号に変換する信号変換器、「ロードセル変換器」についてご紹介します。場合によってはロードセルセンサ自体を変換器と呼ぶことがありますが、エム・システム技研では、上記のとおり歪みゲージ信号を計装信号に変換する信号変換器をロードセル変換器と呼んでいます。
 エム・システム技研製ロードセル変換器には多くのバリエーションがあり、ロードセルをはじめとする多種多様な歪みゲージの信号を受け入れられます。

1.ロードセル変換器とロードセル用避雷器のバリエーション
 エム・システム技研製ロードセル変換器には、お客様のご使用状況に応じて形状、機能に関する様々なバリエーションがあります。また、ロードセル用避雷器の機種も充実しています。

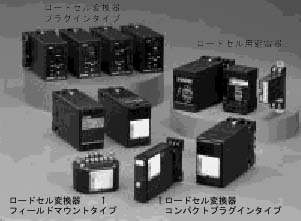

 (1)ロードセル変換器のケース形状・取付構造に関するバリエーション(製品形式を列挙します)
 ●プラグインタイプ:LC、 LCS、KG、 KGS、 28□LC、LCF、MXLCF
 ●コンパクトプラグインタイプ:FLC、FLCS、BLC
 ●フィールドマウントタイプ:6LC
 ●ラックマウントタイプ:10LCS、10LCK、 7LC、 7LCS
 ●パネルマウントタイプ:16LC(開発中)
 (2)ロードセル変換器の機能に関するバリエーション
 ●応答速度:標準速/高速/超高速(90%応答 0.5s /約25ms /300μs)
 ●入力線数:4線式/6線式
 ●前面操作表示器:あり/なし
 ●BCD出力:あり/なし
 ●警報出力:あり/なし
 ●ロードセル印加電圧源の許容電流:40mA/60mA/120mA
 (3)ロードセル用避雷器のバリエーション(製品形式を列挙します)
 ●プラグインタイプ: MDP-LC
 ●6線式用:MD-LC2
 ●DINレール取付形:MDK-LC
 以下、エム・システム技研の数あるロードセル変換器、ロードセル用避雷器の中から3つの新機種について、その特徴の概要をご紹介します。

2.リモートセンシング付超高速形ロードセル変換器(形式:LCF)
 ●リモートセンシング(6線式)入力

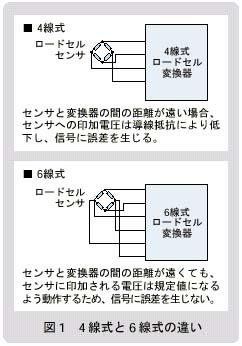

 センサから変換器までの導線抵抗を補償します。センサと変換器の間の距離が遠い場合、従来の4線式では、センサへの印加電圧が導線抵抗により低下するため誤差を生じることがあります。しかし、LCFはリモートセンシング(6線式)入力を備えているため導線抵抗に基因する誤差は生じません(図1)。
 ●印加電圧2~10V、許容電流 120mA

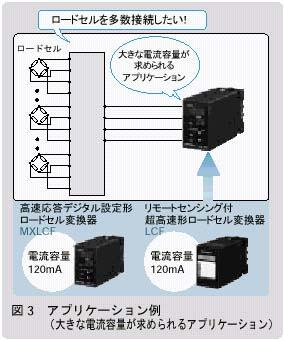

 大きな物体の重量を量る場合などに数個のロードセルを並列に使用する場合がありますが、LCFは複数のロードセルの駆動に対しても十分な容量をもっています(図3)。
 ●超高速、周波数応答2kHz(-3dB)、90%応答時間 300μs
 高速整定を必要とする量産ラインや、振動を含む荷重を計測するアプリケーションにも使えます。たとえば、次に挙げる用途があります。

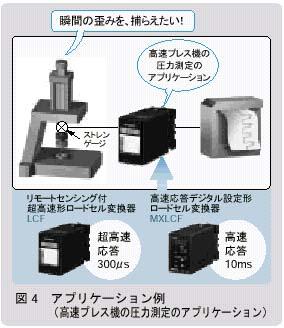

 ①高速プレス機の圧力測定(図4)
 ②印刷機の用紙テンションや押圧の制御
 ③インジェクションモールド・マシンの押出圧調整
 ④ロボット用各種センサ
 ⑤動・衝撃性の荷重の測定

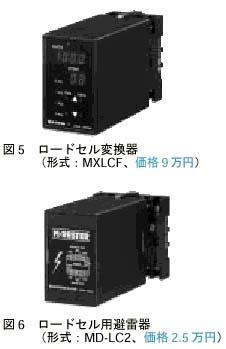

3.デジタル設定形ロードセル変換器(形式:MXLCF)
 ●高速応答、90%応答で標準10ms。移動平均の設定により、5~50msの間で可変。この設定により、入力のふらつきを減衰できる。
 ●ロードセル印加電圧源の仕様:0.1~12Vの間で電圧可変、許容負荷抵抗85Ω以上、許容電流120mA以下(複数のロードセル駆動に対しても十分な許容電流(図3))。
 MXLCFは、これ以外にも姉妹機種 MXLCと概ね同様の機能をもちます。
 その概要を以下に列挙します(詳細については、本誌2001年4月号参照)。
 ①7セグメントLED表示
 ②ボタン操作で種々の機能を選択
 ③広い入力・出力範囲
 ④実量表示が可能なスケーリング
 ⑤接点入力による風袋調整機能
 ⑥負荷係数調整は、最小10%の負荷で100%の調整可能
 ⑦そのほか、ピークホールド、サンプルホールド、数値調整など各種の機能

4.リモートセンシング(6線式)ロードセル用避雷器(形式:MD-LC2)
 リモートセンシング付超高速形ロードセル変換器(形式:LCF)と併用できる6線式ロードセル用避雷器をこのたび用意しました。センサと変換器の間の配線が長い場合は、原則として避雷器をご使用ください。

お わ り に
 歪みゲージは、様々な分野で数多く使用されています。しかし、エム・システム技研のロードセル変換器をご存じないため、まだ実際に使われていない分野が、多数あると思われます。エム・システム技研製ロードセル変換器の多くのバリエーションの中から最適の機種をお選びください。
 新しい用途、珍しい用途、また未知の市場でエム・システム技研の製品が有効にご使用いただけることは開発者にとって大変嬉しいことであり、感謝します。■
