計装豆知識

一般電話回線

　「一般電話回線」とは、現在もっとも普及率が高い、アナログ伝送方式の固定電話網を指します。一般電話回線は、300～3400Hz のアナログ信号波形を伝送するように設計されていて、音声信号による通話はもちろんのこと、FAXやテレメータ装置などデジタル信号のデータ通信にも広く用いられています。
　一般電話回線でデータ通信を行う場合は、送信側でデジタル信号をいったん変調してアナログ信号化し、受信側では逆にアナログ信号をデジタル信号に復調します。そのための変調、復調装置が「モデム（Modulator and Demodulator ）」です。モデムには、変調速度が最大60キロビット／秒程度の製品もありますが、一般電話回線によるデータ通信速度は、むしろ交換機から先の電気通信事業者の伝送設備で決まります。たとえば、NTT で保証している一般電話回線の伝送速度は最大4.8キロビット／秒までです。

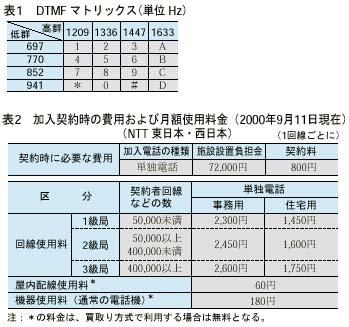

　電話接続の方法にはダイヤルパルス方式と、トーン発信方式がありますが、最近はほとんどがトーン発信方式（いわゆる、ピ、ポ、パ）です。DTMF（Dual Tone MultiFrequency）とはこのトーン発信を意味し、高低2 群の周波数の選択組合せによって、英数文字や記号を伝送します（表1参照）。

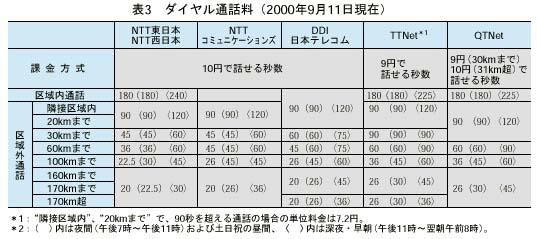

　少し古い情報ですが、参考文献に記載されている一般電話回線の利用料金例をご参考までに表2、表3に示します。これらのデータはしばしば変更されますので、最新のサービス内容および料金の詳細は、各通信事業者にお問い合わせください。

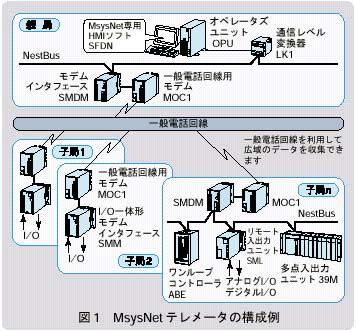

　エム・システム技研では、一般回線を利用する各種テレメータ製品を販売しています。代表的な製品であり、モデムを使用して通信を行うMsysNetテレメータの構成を図1に示します。 ■

（参考文献）
「新情報通信早わかり講座」（日経BP社）
「情報通信ハンドブック」（情報通信総合研究所）

＊MsysNetは、エム・システム技研の登録商標です。

【（株）エム・システム技研　商品統括部】
